IAR 选项介绍和ILINK链接器配置文件介绍

字数统计: 2.2k字   |   阅读时长≈ 9分

IAR 选项介绍和ILINK链接器配置文件介绍

image-20220426200634737

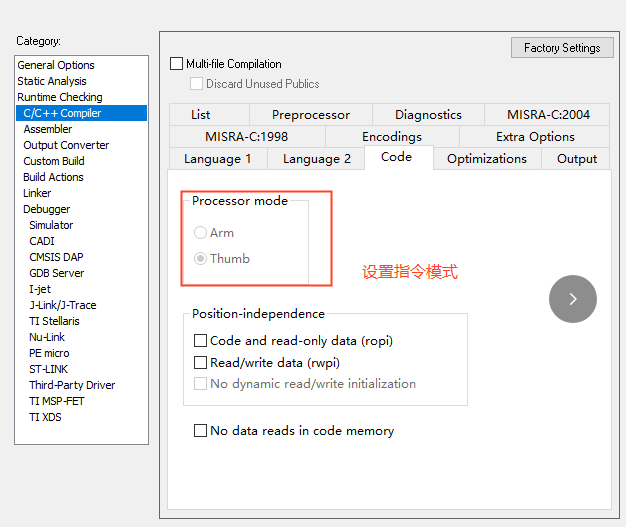

image-20220426142005374

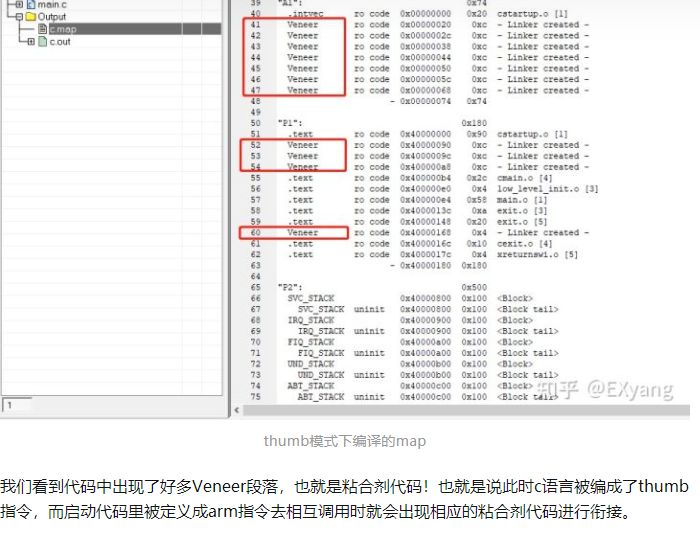

image-20220426142155908

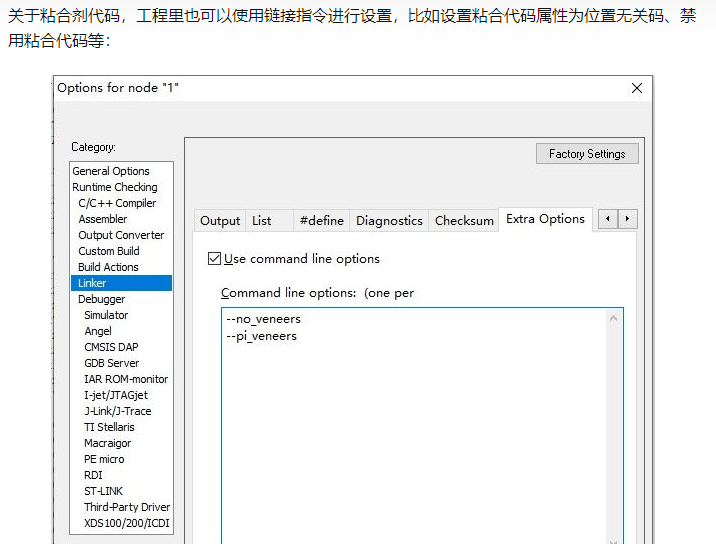

  • 连接器选项设置

image-20220426142304483

  • IAR程序启动执行顺序

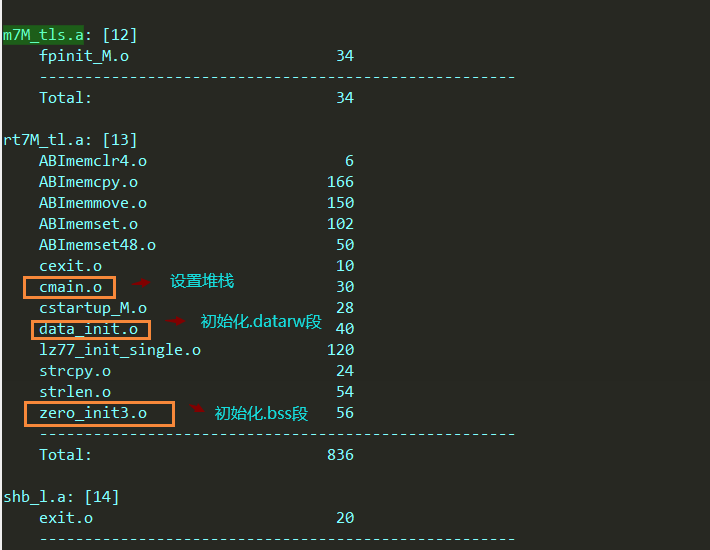

有的工程会使用IAR官方的.a库文件， 先从官方库启动。__iar_program_start被定义在库文件中，可以从map文件看到。

image-20220426201246356

image-20220426201322019

__iar_program_start

cmain → __low_level_init → __iar_data_init3 → __iar_zero_init3→ __iar_copy_init3:（这些函数初始化了定义了变量的内存，不需要太关心）

_call_main:

main（你写的程序）

  • ILINK链接文件名词解释

简单的归纳icf的文件，其主要包括如下几个内容，即：

（1）可编址的存储空间（memory）；

（2）不一样的存储地址区域（region）；

（3）不一样的地址块（block）；

（4）section的初始化与否；

（5）section在存储空间的放置。

  1. section就是通常说的段，按包含被包含排序：region > block > section

  2. section段可在C程序中使用相应关键字定义

上面几点内容，若是你对照实际icf文件都会找获得，建议你们尝试下，会让你受益不浅的。

  • icf链接文件示例

.intvec 中断向量表地址

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
（1）define [ exported ] symbol name = expr;
/*
	作用：指定某个符号的值。
    参数：
    exported         导出该symbol，使其对可执行镜像可用
    name              符号名
    expr                符号值
    举例：
*/
define symbol RAM_START_ADDRESS = 0x40000000;  /*  定义 RAM 起始地址  */
define symbol RAM_END_ADDRESS  = 0x4000FFFF;    /*  定义 RAM 结束地址  */
​----------------------------------------------------------------------------------------------------------------------------

（2）define memory name with size = expr [, unit-size];
/*
	作用：定义一个可编址的存储地址空间（memory）。
    参数：
    name         memory的名称
    expr           地址空间的大小
    unit-size     expr的单位，能够是位（unitbitsize），缺省是字节（unitbytesize）
    举例：
*/
define memory MEM with size = 4G;
​----------------------------------------------------------------------------------------------------------------------------

（3）define region name = region-expr;
/*
作用：定义一个存储地址区域（region）。一个区域可由一个或多个范围组成，每一个范围内地址必须连续，但几个范围之间没必要是连续的。
参数：
    name                 region的名称
    region-expr        memory:[from expr { to expr | size expr}]，能够定义起止范围，也能够定义起始地址和region的大小
    举例：
*/
define region ROM = MEM:[from 0x0 size 0x10000]; /* 定义 ROM region，位于地址空间MEM 中，起始地址为0x0，大小为0x10000 字节  */
define region ROM = MEM:[from 0x0 to 0xFFFF];  /* 定义 ROM region，位于地址空间MEM 中，起始地址为0x0，结束地址为0xFFFF */
​----------------------------------------------------------------------------------------------------------------------------
（4）define block name [ with param, param... ]
{
    extended-selectors
};
/*
作用：定义一个地址块（block）；它能够是个只保留指定大小的地址空间的空块，好比栈、堆；也能够包含一系列的sections，由extended-selectors 选择。
    参数：
*/
    name   block的名称
    param  可以是：        size = expr       （块的大小）
    maximum size = expr （块大小的上限）
    alignment = expr   （最小对齐字节数）
    fixed order        （按照固定顺序放置sections）
    extended-selector  [ first | last ] { section-selector | block name | overlay name }
    first       最早存放
    last        最后存放
    section-selector [ section-attribute ][ section sectionname ][object filename ]
    section-attribute [ readonly [ code | data ] | readwrite [ code | data ] | zeroinit ]
    sectionname      section的名称
    filename         目标文件的名称
    name             block或overlay的名称
/*
   注：这里能够按照section的属性，名称及其所在目标文件这三个过滤条件中，任意选取一个条件或多个条件进行组合，来圈定所要求的sections。
        举例：
 */
define block HEAP with size = 0x1000, alignment = 4 { };  /* 定义 HEAP block，大小为0x1000，4 字节对齐，没有内容  */
define block MYBLOCK1 = { section mysection1, section mysection2, readwrite };  /* 定义 MYBLOCK1 block，含有mysection1，mysection2，以及全部readwrite 属性的sections */
define block MYBLOCK2 = { readwrite object myfile2.o };  /* 定义 MYBLOCK2 block，含有目标文件myfile2.o 中全部readwrite 属性的sections */
define block MYBLOCK3 = { readonly code object myfile3.o };  /* 定义 MYBLOCK3 block，含有目标文件myfile3.o 中全部readonly 属性的code sections */

----------------------------------------------------------------------------------------------------------------------------

（5）initialize { by copy | manually } [ with param, param... ]
{
    section-selectors
};
/*
作用：初始化sections
    参数：
    by copy            在程序启动时自动执行初始化
    manually           在程序启动时不自动执行初始化
    param 可以是：       packing = { none | compress1 | compress2 | auto } copy routine = functionname
    packing表示是否压缩数据，缺省是auto
    functionname表示是否使用自己的拷贝函数来取代缺省的拷贝函数
    section-selector 同上
    举例：
*/
initialize by copy { readwrite };  /*  在启动时初始化所有属性为 readwrite 的sections */

----------------------------------------------------------------------------------------------------------------------------

（6）do not initialize
{
    section-selectors
};
/*
   作用：规定在程序启动时不需要初始化的sections；一般用于__no_init 声明的变量段（.noinit）
   参数：
   section-selector  同上
   举例：
*/
do not initialize { .noinit };  /*  在启动时不要初始化.noinit section */

----------------------------------------------------------------------------------------------------------------------------

（7）place at { address memory [:expr] | start of region_expr | end of region_expr }
{
    extended-selectors
};
/*
	作用：把section 或 block 放置在某个具体的起始地址处，或者一个 region 的开始或结束处
    参数：
    memory                        memory 的名称
    expr                              地址值，该地址必须在 memory 所定义的范围内
    region_expr                  region 的名称
    extended-selector        同上

    举例：
*/
place at end of ROM { section .checksum }; /*  把.checksum 放在 ROM region 的最后  */
place at address MEM:0x0 { section .intvec };   /*  把.intvec 放在地址 0x0 */
place at address MEM:0x1000 { section .text object myfile.o };   /* the .text section of myfile.o */
place at address MEM:0x1000 { readonly object myfile.o }; /* all read-only sections of myfile.o */
place at address MEM:0x1000 { readonly data object myfile.o }; /* all read-only data sections of myfile.o */

----------------------------------------------------------------------------------------------------------------------------

（8）place in region-expr
{
    extended-selectors
};
/*
作用：把section 或 block  （按任意顺序）放置在某个region 中
    参数：
    region-expr            region 的名称
    extended-selector      同上
    举例：
*/
place in ROM { readonly }; /* all readonly sections */
place in RAM { readwrite };   /* all readwrite sections */
place in RAM { block HEAP, block CSTACK, block IRQ_STACK }; /* heap and stacks */
place in ROM { section .text object myfile.o }; /* the .text section of myfile.o */
place in ROM { readonly object myfile.o };  /* all read-only sections of myfile.o */
place in ROM { readonly data object myfile.o };  /* all read-only data sections myfile.o */

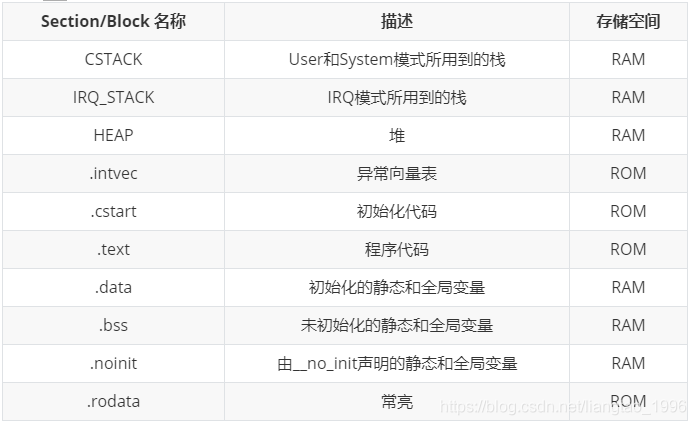

  • 系统预定义变量

image-20220426143712938

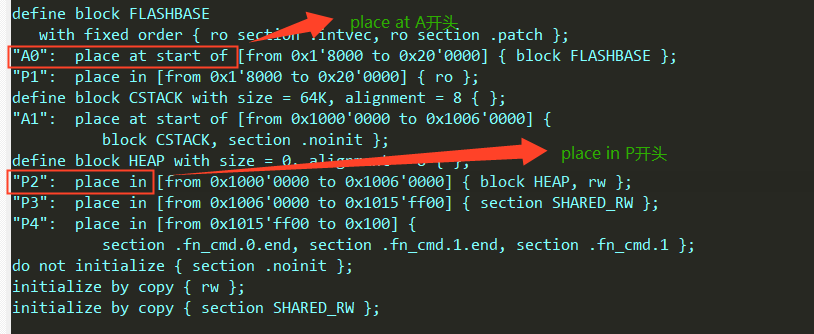

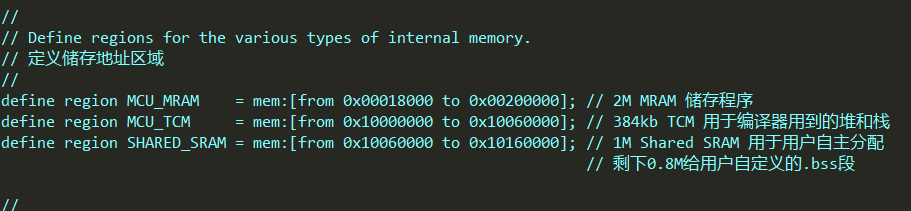

  • map文件

image-20220426154038338

image-20220426163112985

Ambiq继续引领低功耗单片机，新款Apollo4将2MB MRAM作为Flash

  • IAR Linker在执行链接时，如果library或目标文件中的某些函数及变量没有被引用，为了减小生成的二进制文件的尺寸，这些函数或者变量会被丢弃，并不会被链接到可执行文件中。但有的时候，用户出于某些原因需要保留未引用的函数或者变量，IAR也提供了相应的方法来实现。

如果有C/C++源码，可以使用“__root”关键字，在定义时强制保留函数或变量。例如，要保留程序中未调用的GenerateRandomNumber()函数。

使用“__root”关键字：
__root void GenerateRandomNumber ()

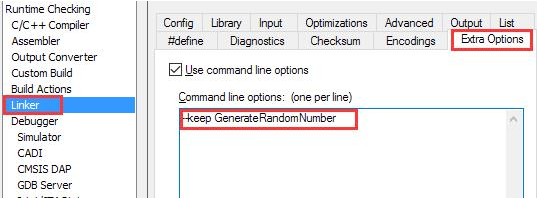

但如果要保留的是静态库中的函数，就没法使用“__root”关键字了。可以使用Linker选项“–keep symbol”指令强制链接程序中未使用的符号，它作用范围是整个工程，不论需要保留的符号是在源码文件中还是静态库中都适用。
image-20220527214756693

在Linker选项中使用“–keep”命令，保留GenerateRandomNumber ()函数：

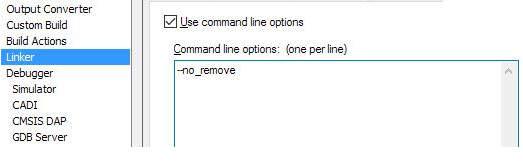

image-20220527214805915

这种方法适用于保留的符号不多的情况，假如有成百上千的符号要强制保留，使用这种的方法就不合适了。这时可以使用“–no_remove”或“–no_fragments”命令。

“–no_remove”和“–no_fragments”的作用范围也是整个工程。

此外，如果只想保留某几个library或目标文件中的某几个段，其他的段不需要进行链接，以达到保留所需要的段的同时，尽量减少代码的尺寸，可以在ILink配置文件中使用keep命令。

icf文件keep命令格式如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
keep { section-selectors }[ except { section-selectors} ];
# section-selectors是section的选择格式：
[section-attribute ] [ section section-name ][object {module|filename}]

section-attribute：
ro [ code|data ] | rw [ code|data ] | zi
# 只有指定了下列属性的section才会被选择：
ro|readonly, for read-only sections.
rw|readwrite, for read/write sections.
zi|zeroinit, for zero-initialized sections.


section section-name：

#section的名称，只有匹配名称section才会选中，有2个通配符可以使用：“?”和“*”。
?：匹配任何一个字符
*：匹配0或者多个字符

object {module|filename}:

匹配静态库中的模块或者目标文件中的section才会选中。

except{}是可选项，用于排除要不需保留的段。
image-20220527214822310

示例：保留Lib_section.a库中除了.function2以外属性为只读的段。

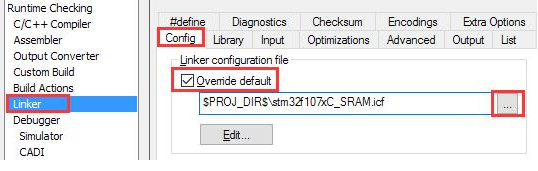

\1. 从IAR EWARM的安装目录下将对应的链接器配置文件复制到工程目录，避免修改原始的icf配置文件。然后进入工程的Options选项，选择Linker -> config，勾选 “Override defualt”，单击旁边的按钮，选择工程目录的icf文件，推荐$PROJ_DIR$相对路径。

image-20220527214831113

image-20220527214841843

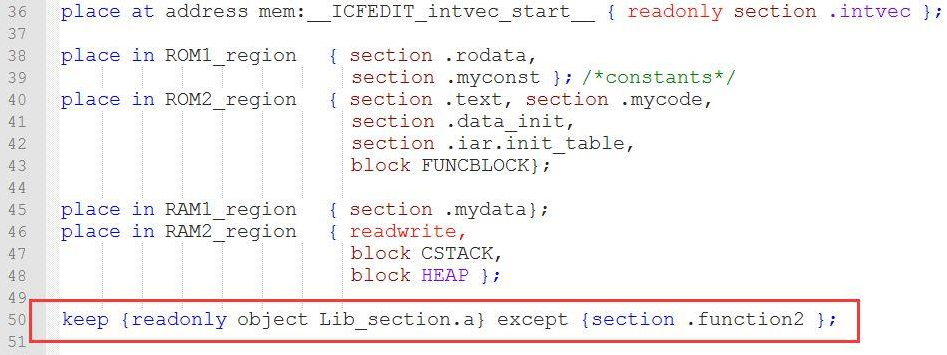

2.用文本编辑器打开icf文件，可以在后面加上keep指令：

此后，构建程序时Lib_section.a中的只读段，除了.function2以外，不论程序中是否引用，都会保留，链接结果可用通过map文件来确认。

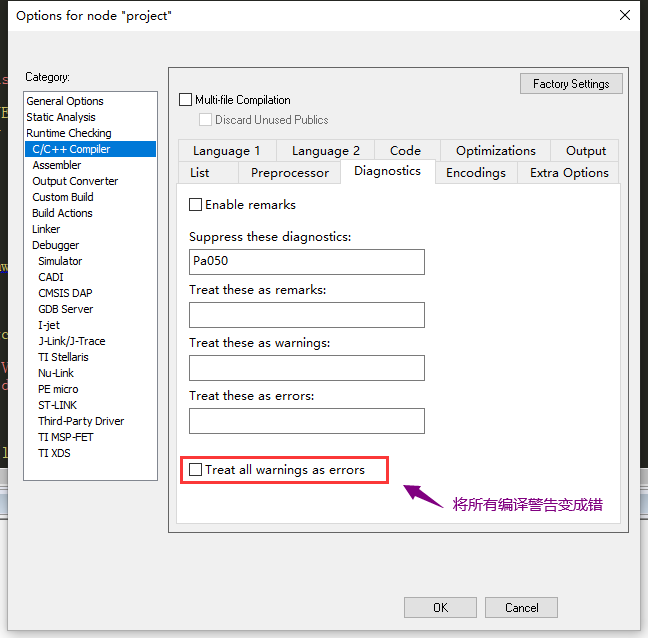

IAR的一些选项说明

image-20220525113552062

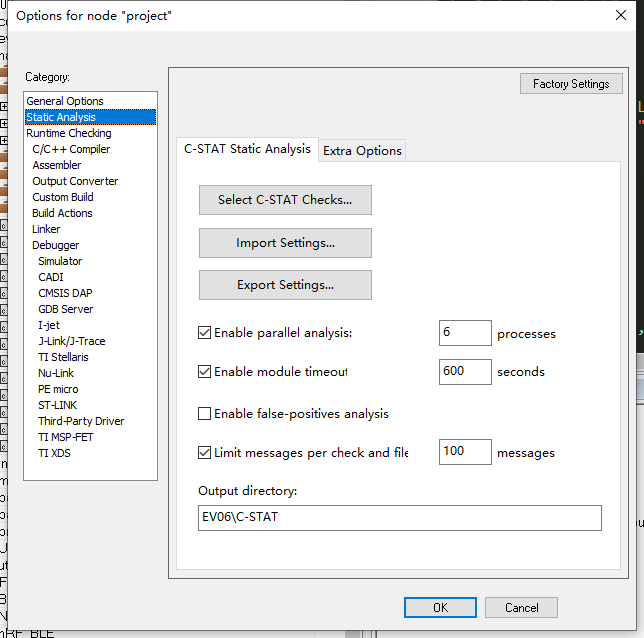

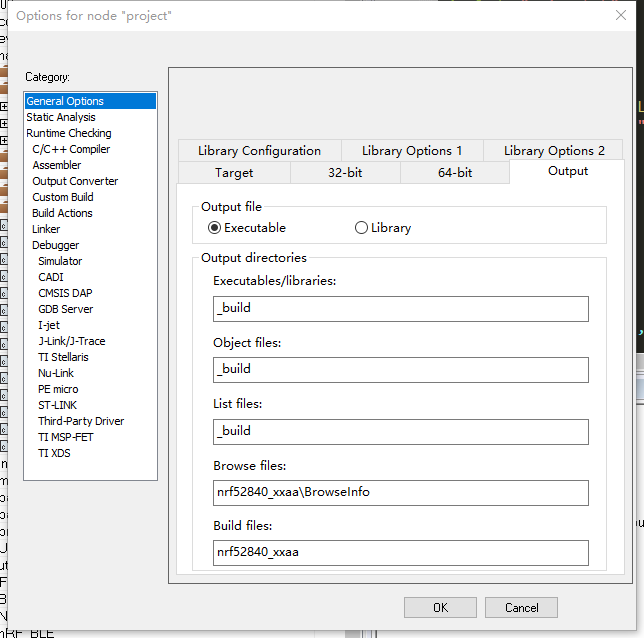

  • 编译临时输出文件夹设置

image-20220602112229195

image-20220602112243201

1
2
3
#pragma diag_suppress=Pa039
// 需要屏蔽Pa039警告的代码块
#pragma diag_default=Pa039
