Creo入门

字数统计: 559字   |   阅读时长≈ 1分

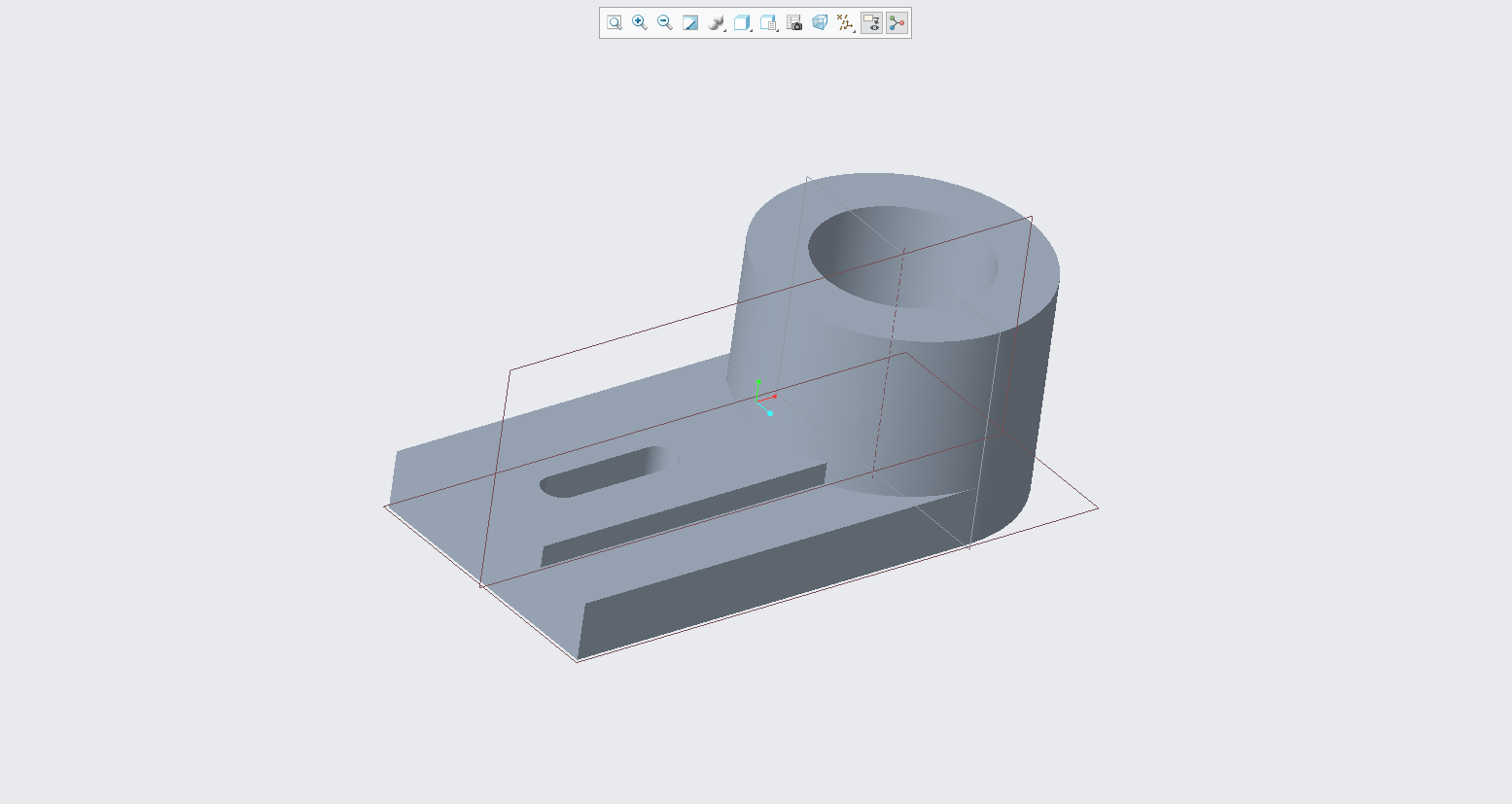

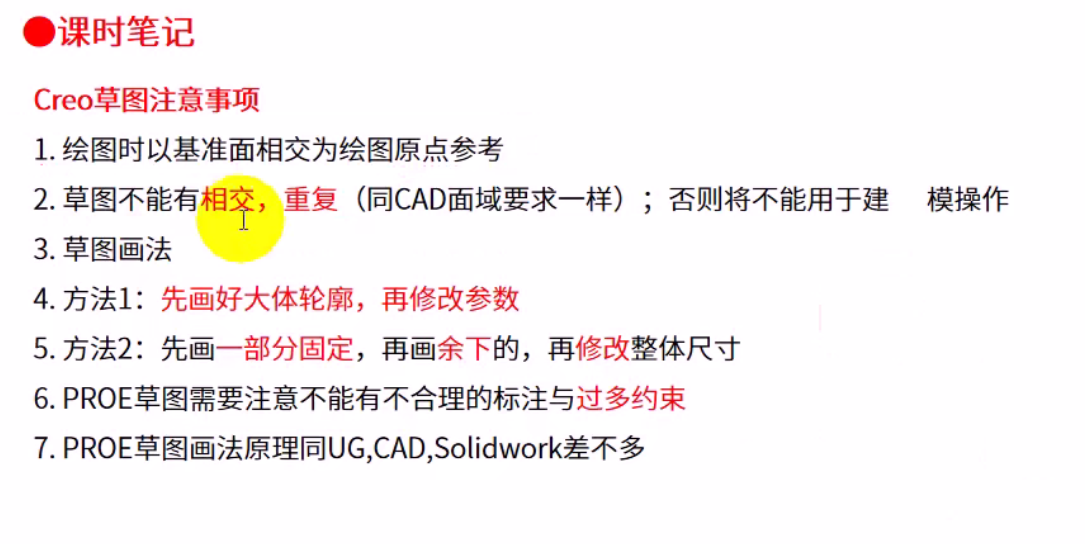

第一节 – 绘图面、拉伸

image-20210901190651457

image-20210901203144882

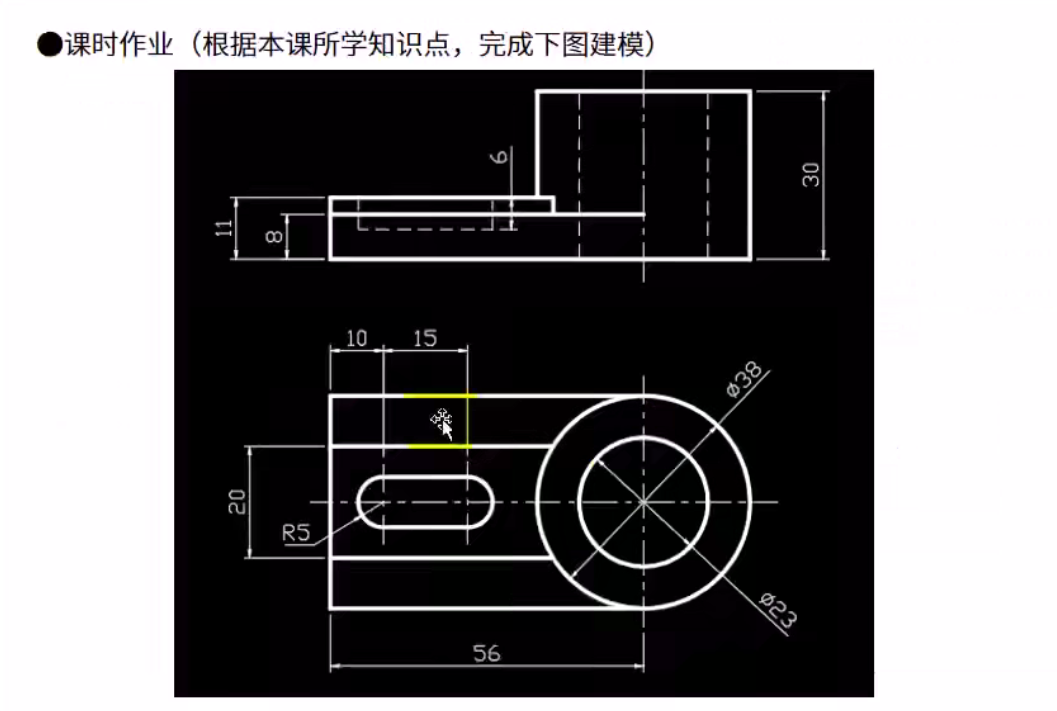

image-20210901204533684

image-20210901204604571

建模步骤：1.建主特征、 2.建附加特征 、3.切除材料。

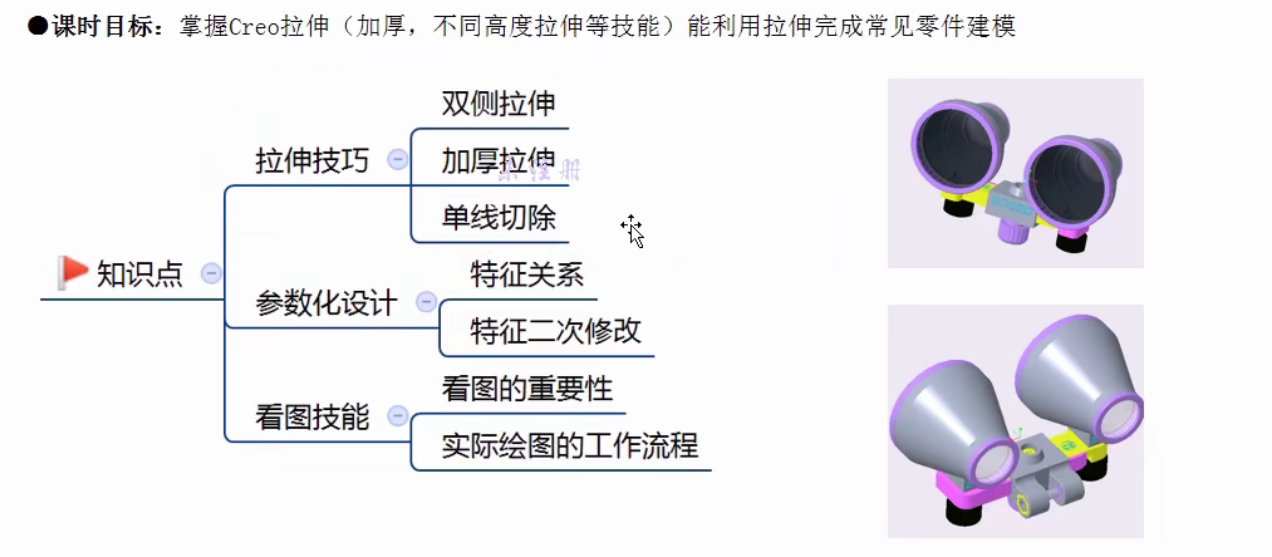

第三节

image-20210901205004689

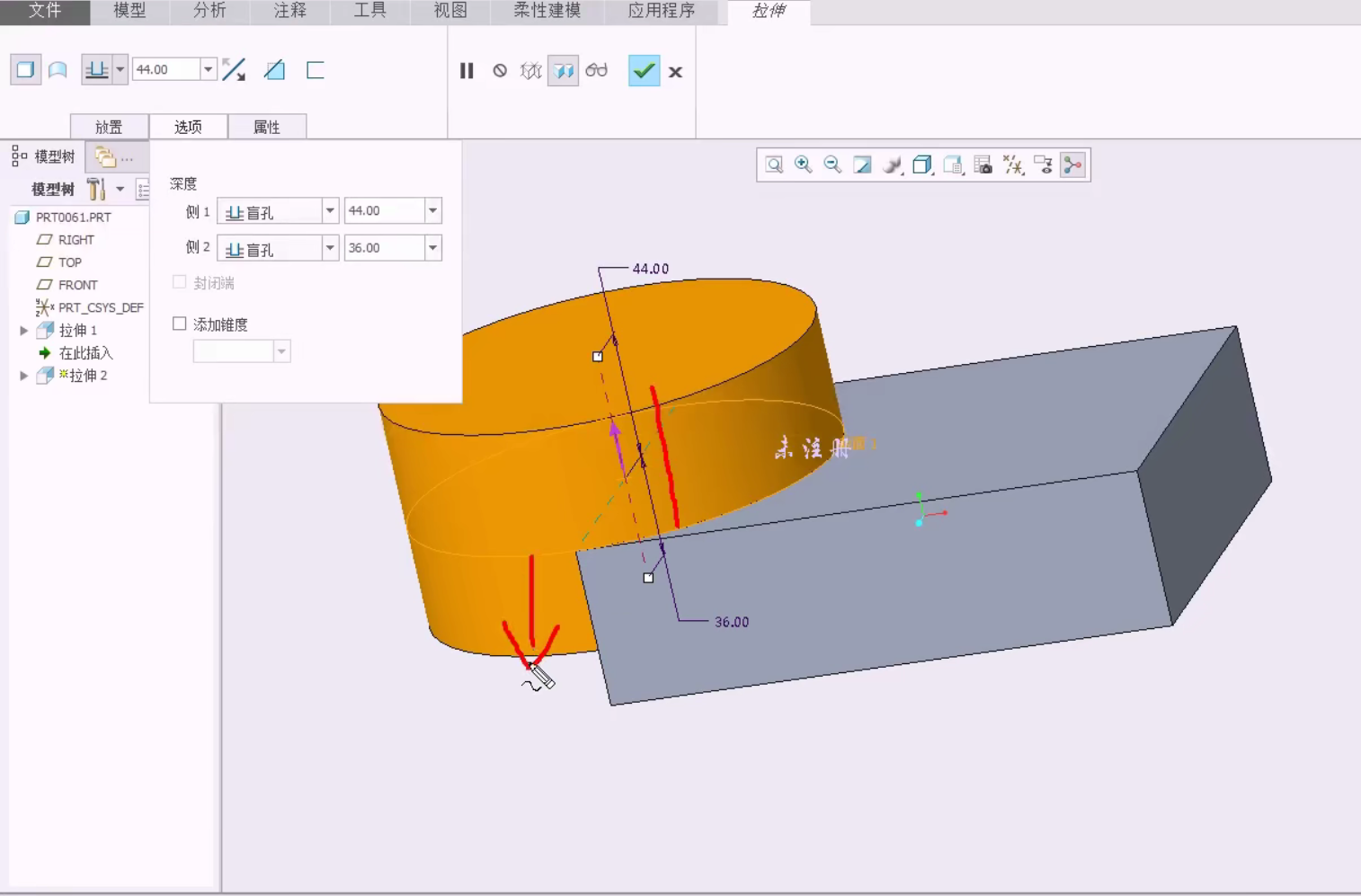

  • 上下一起拉伸

image-20210901205541665

拉伸玩好了一般的图都能画出来。

image-20210901212118164

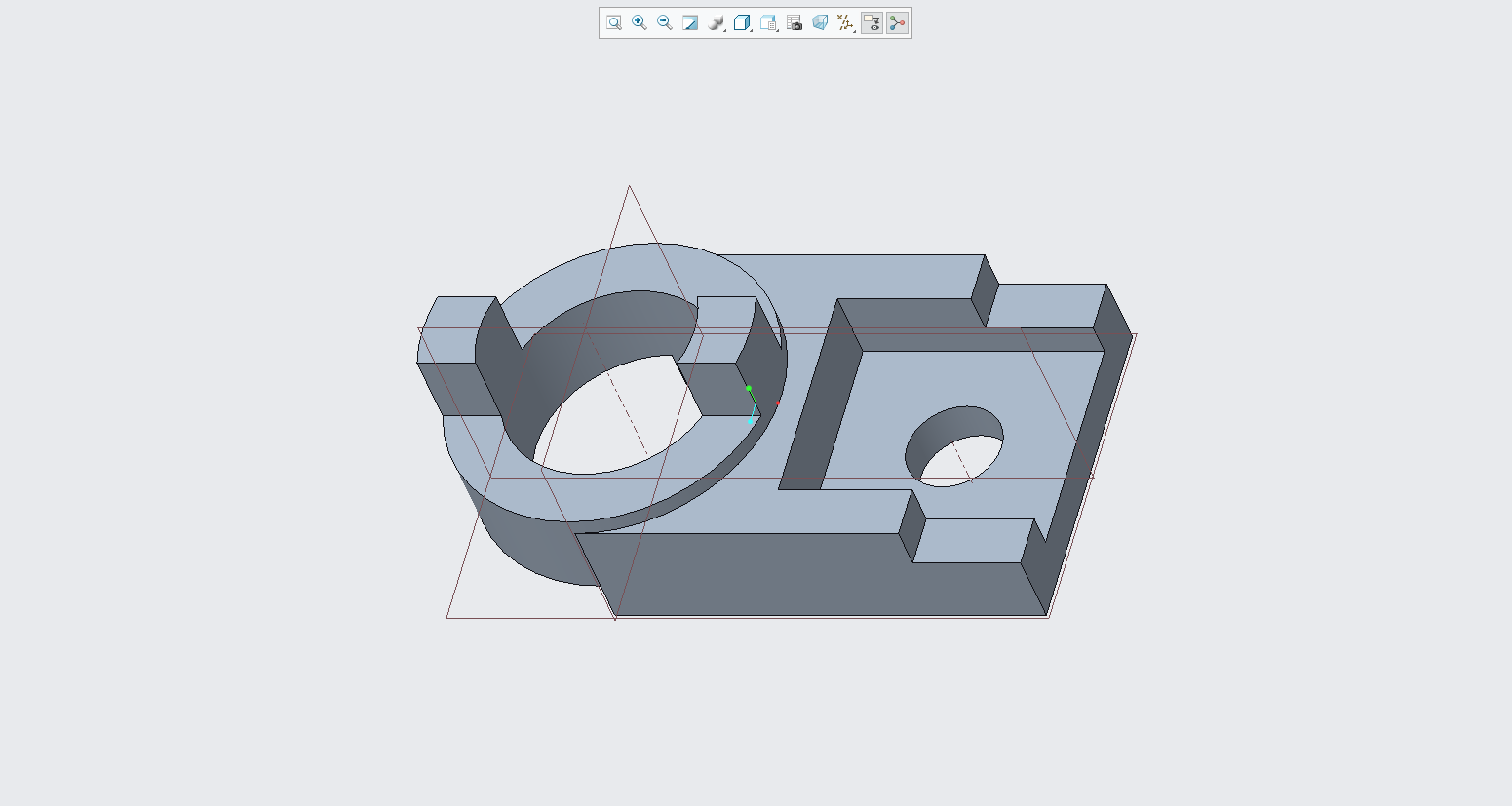

加厚拉伸

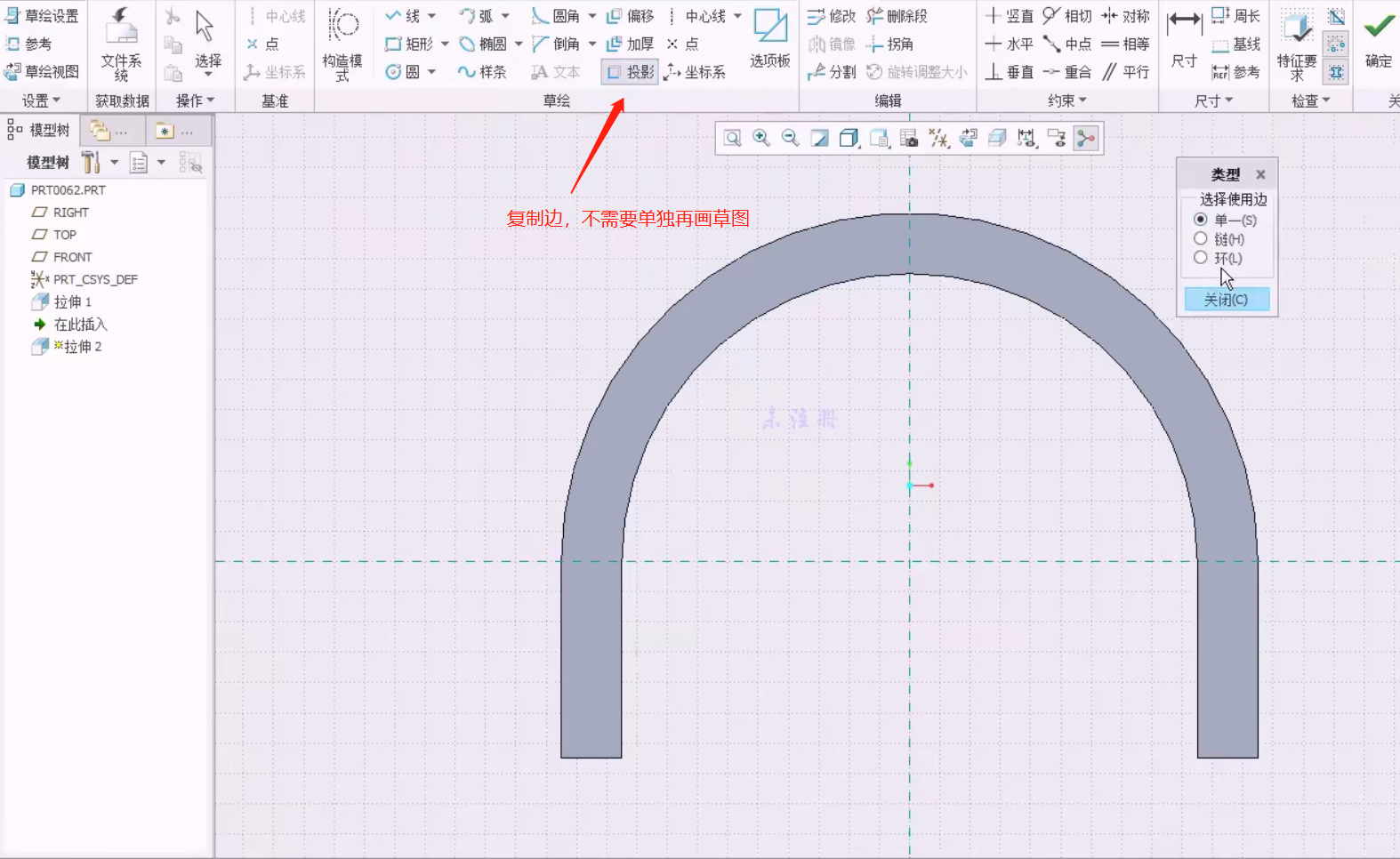

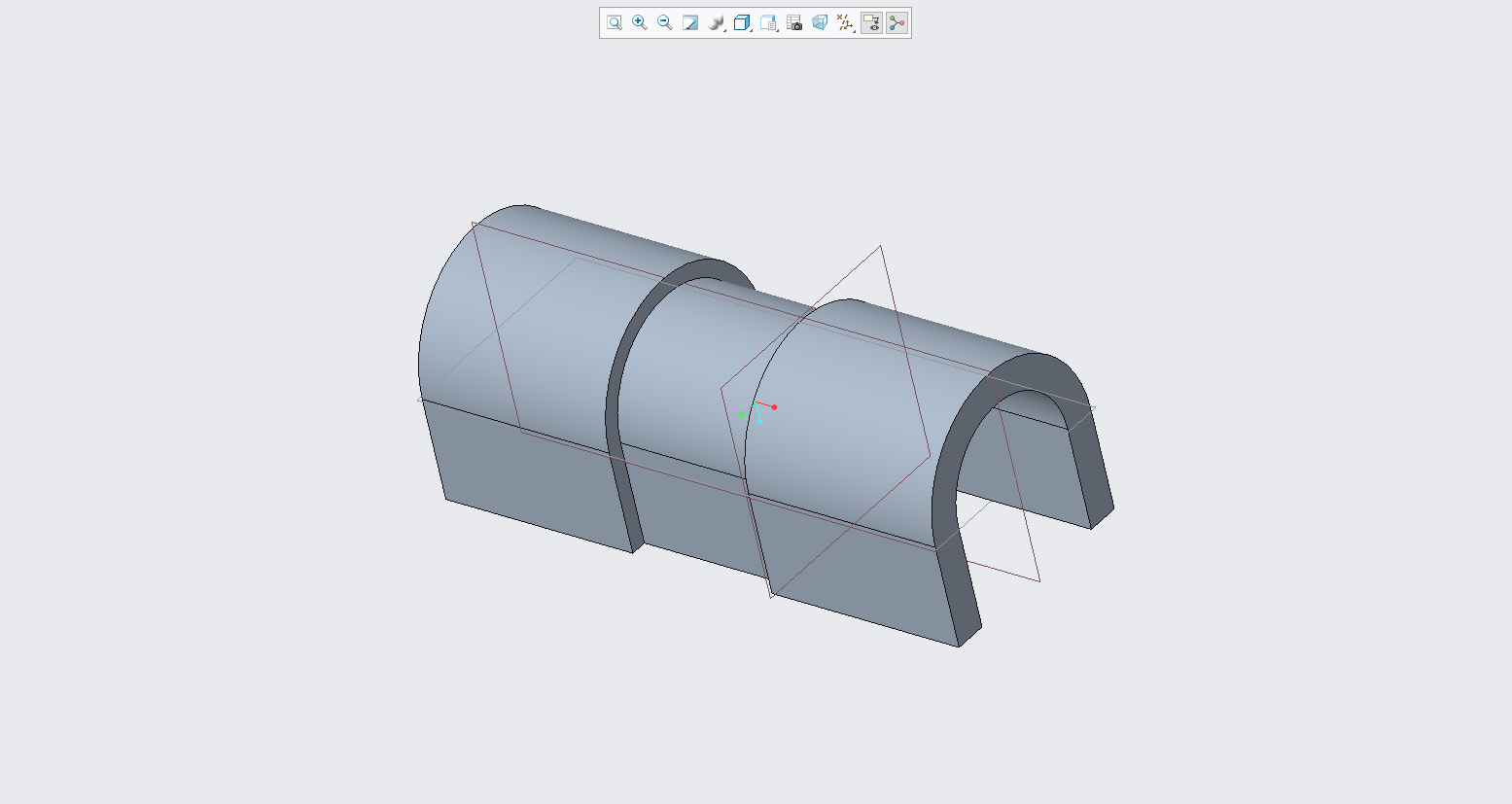

  • 复制面

image-20210901213826879

image-20210901214417910

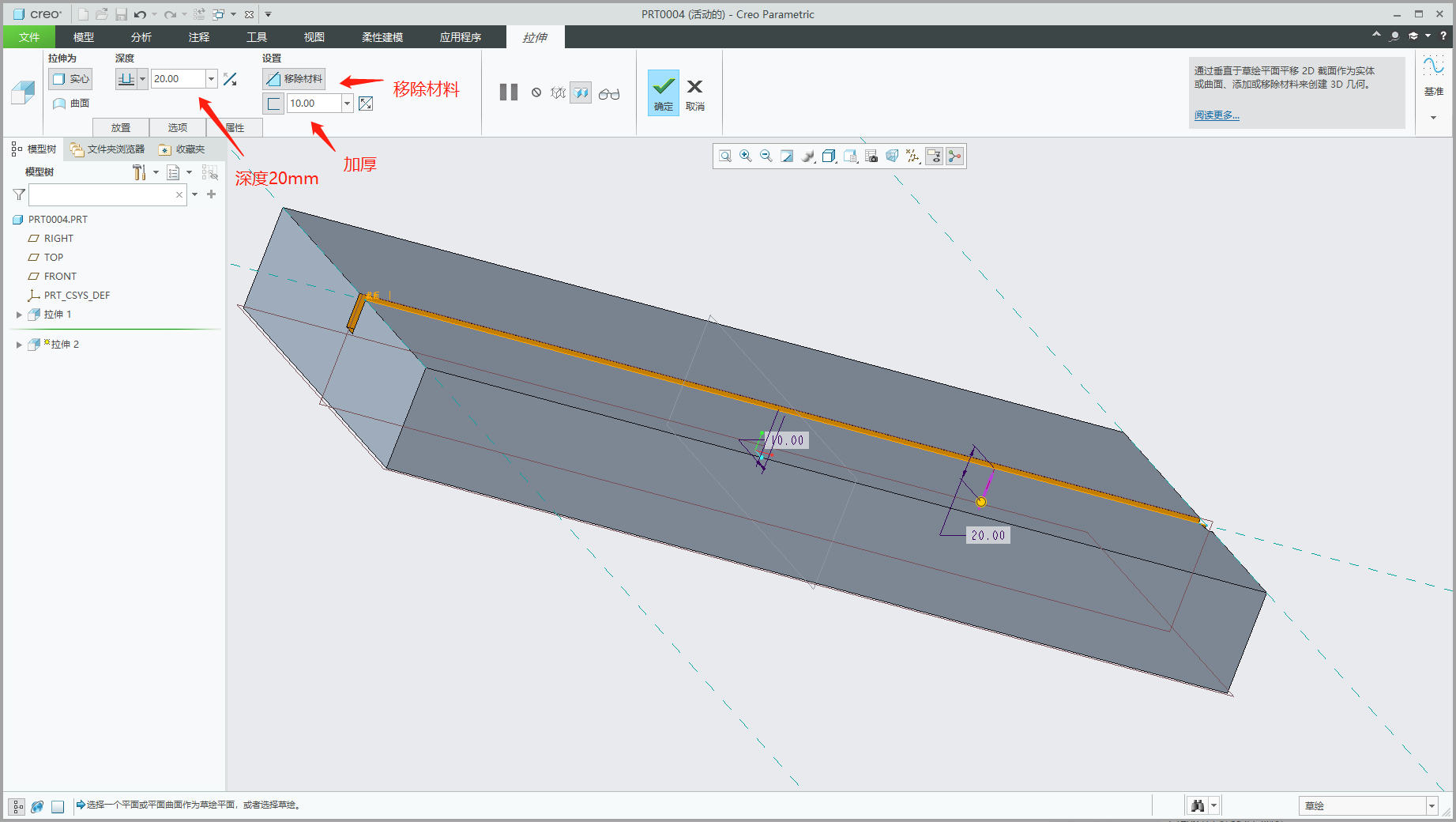

  • 单线切除

image-20210901215223944

单线切除用长方形也可以实现，但是单线切除更简便。

注意：单线切除的槽是大的长方体的副特征，如果大的长方体被删除槽也会跟着被删除。

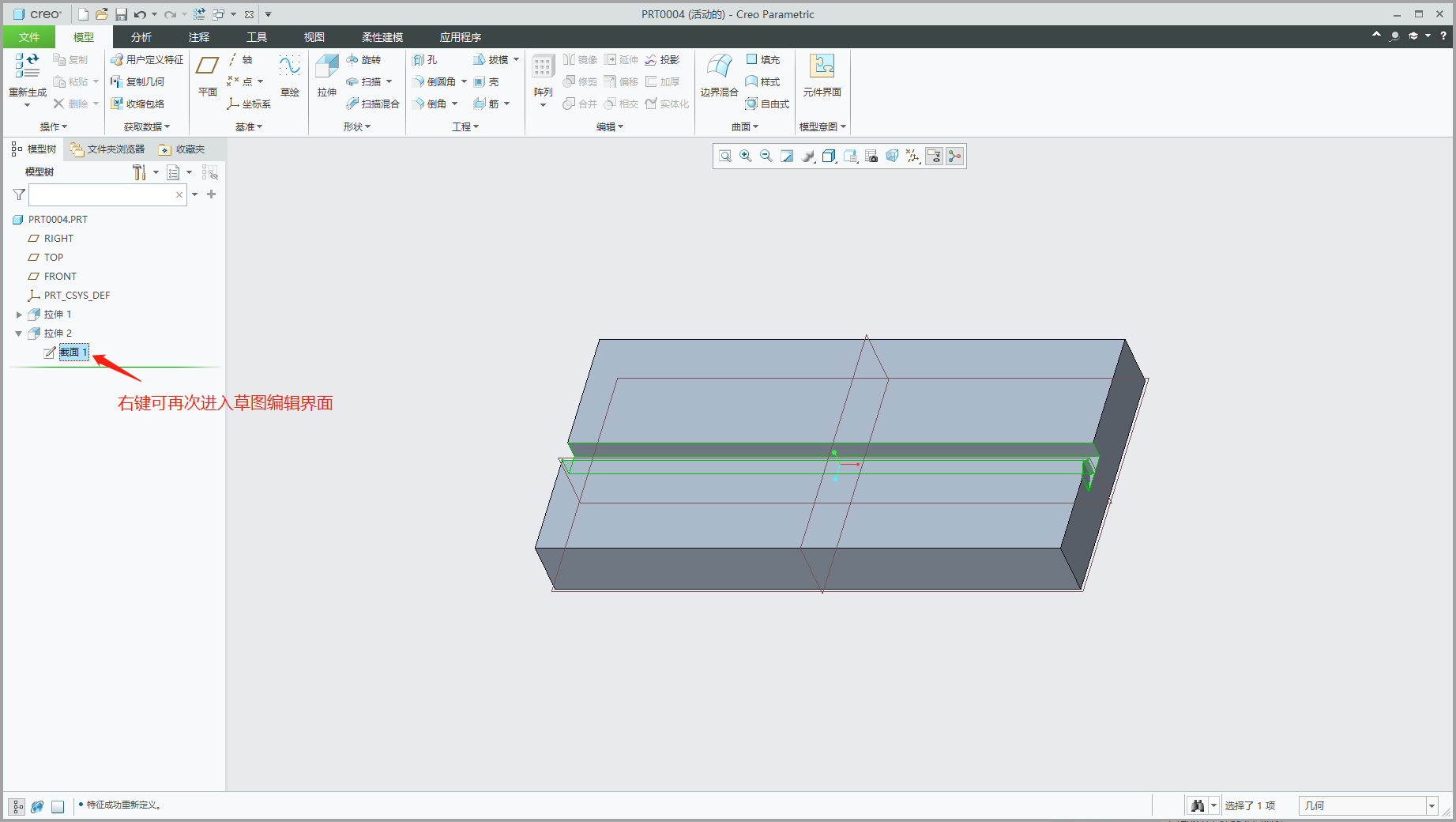

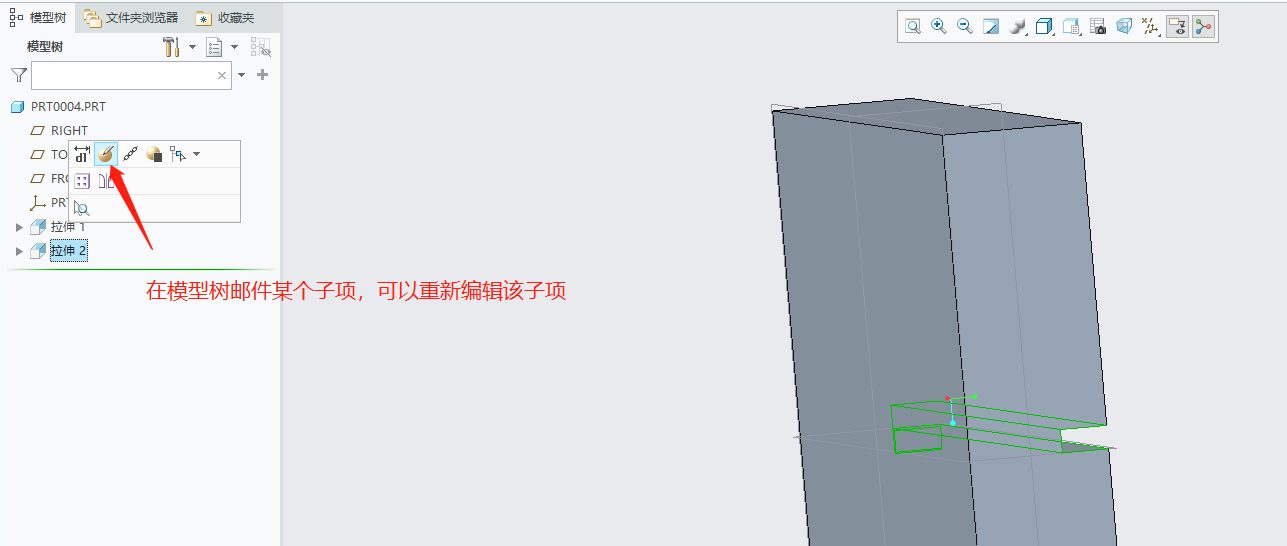

  • 已完成的子项右键或图上双击可再次编辑

image-20210901220013206

image-20210901220626608

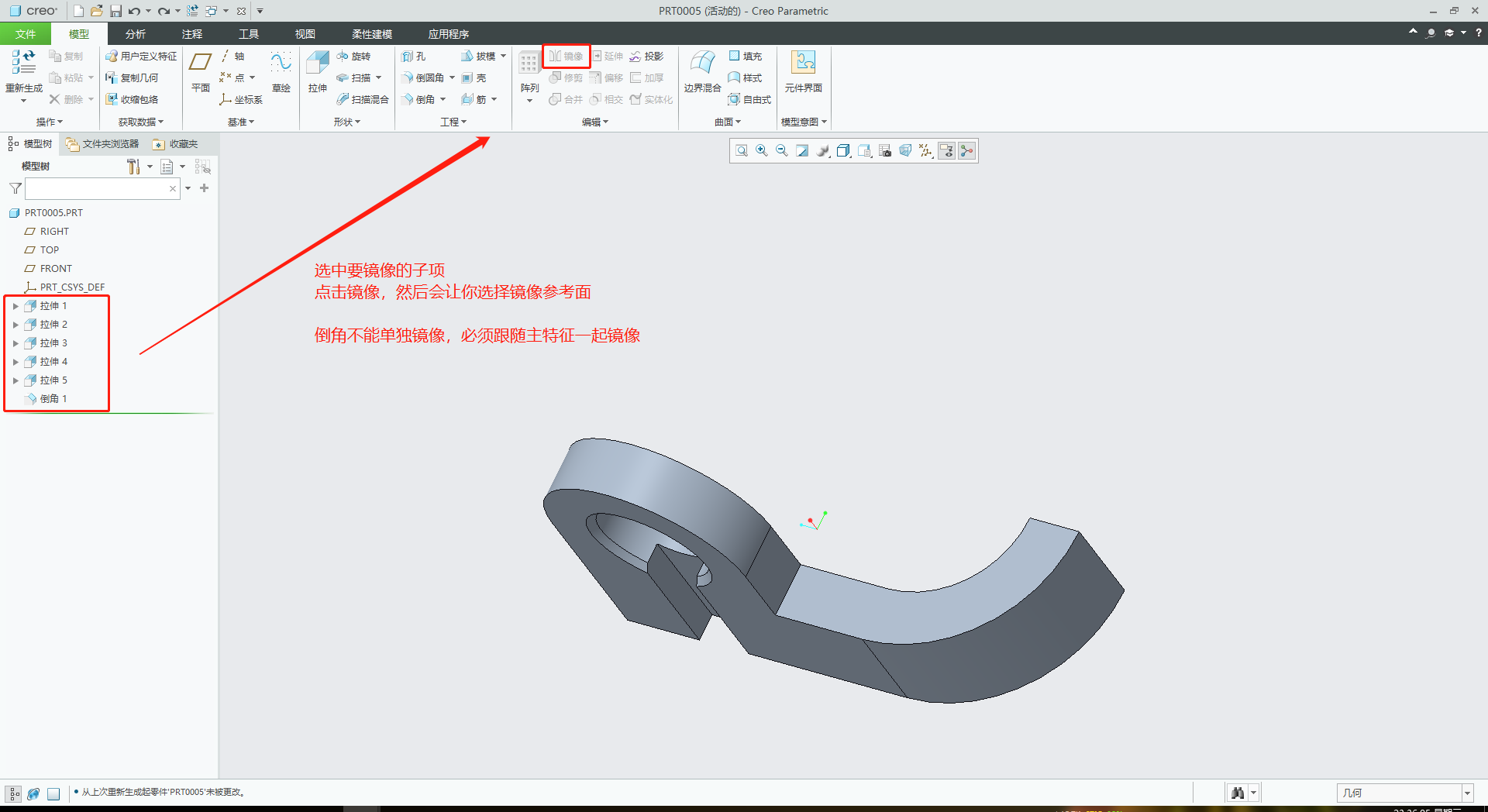

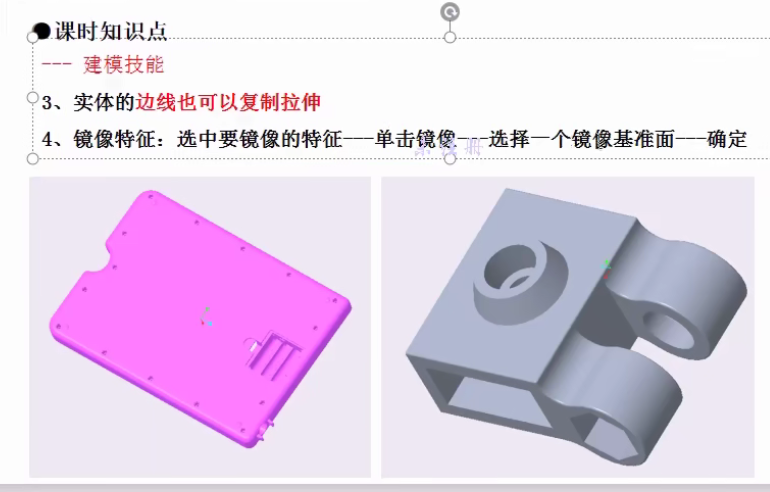

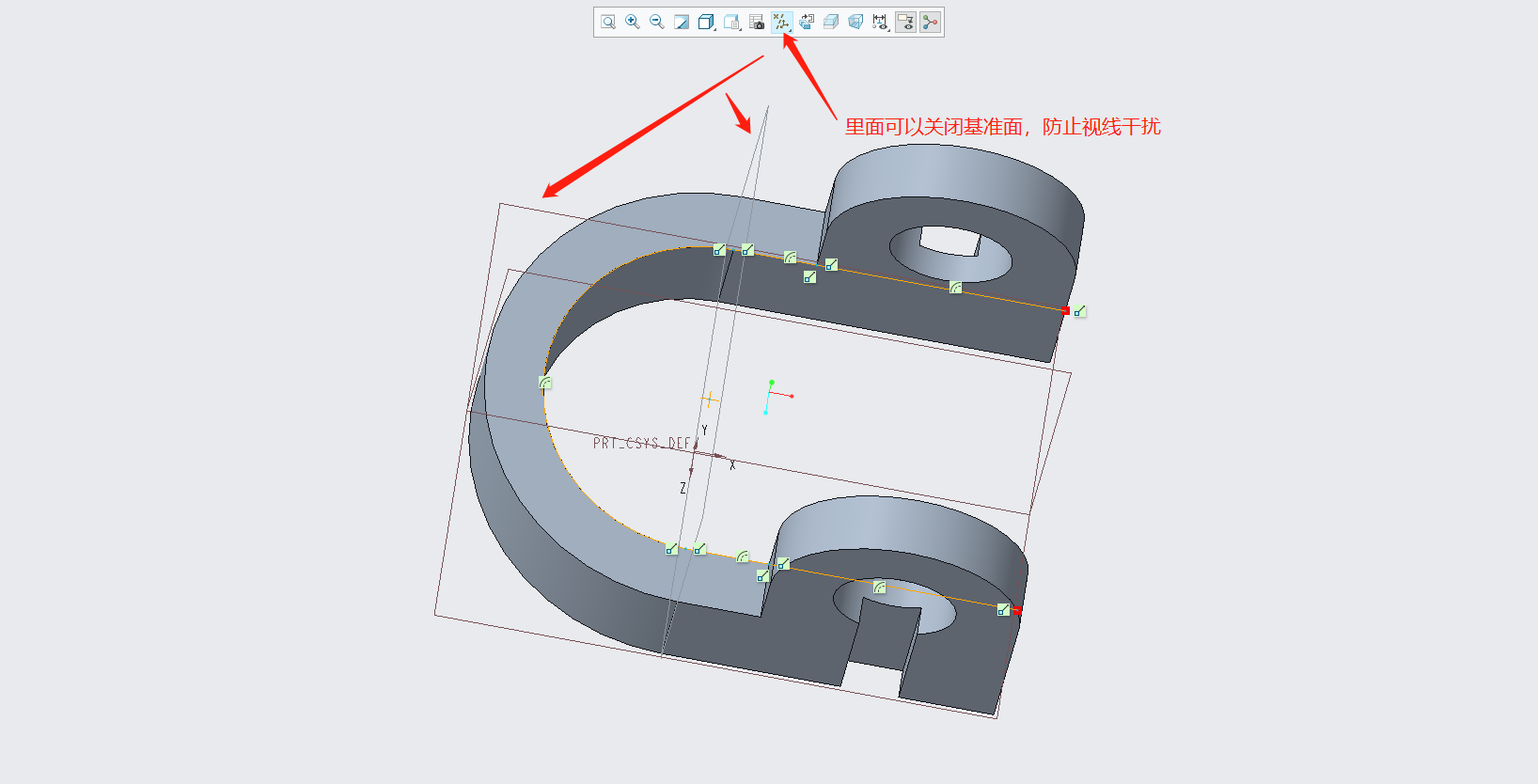

  • 镜像操作

image-20210901225734421

image-20210901233807183

image-20210901224746888

注意：倒角、圆角属于附加特征，必须跟随主特征一起才能镜像。

第四节

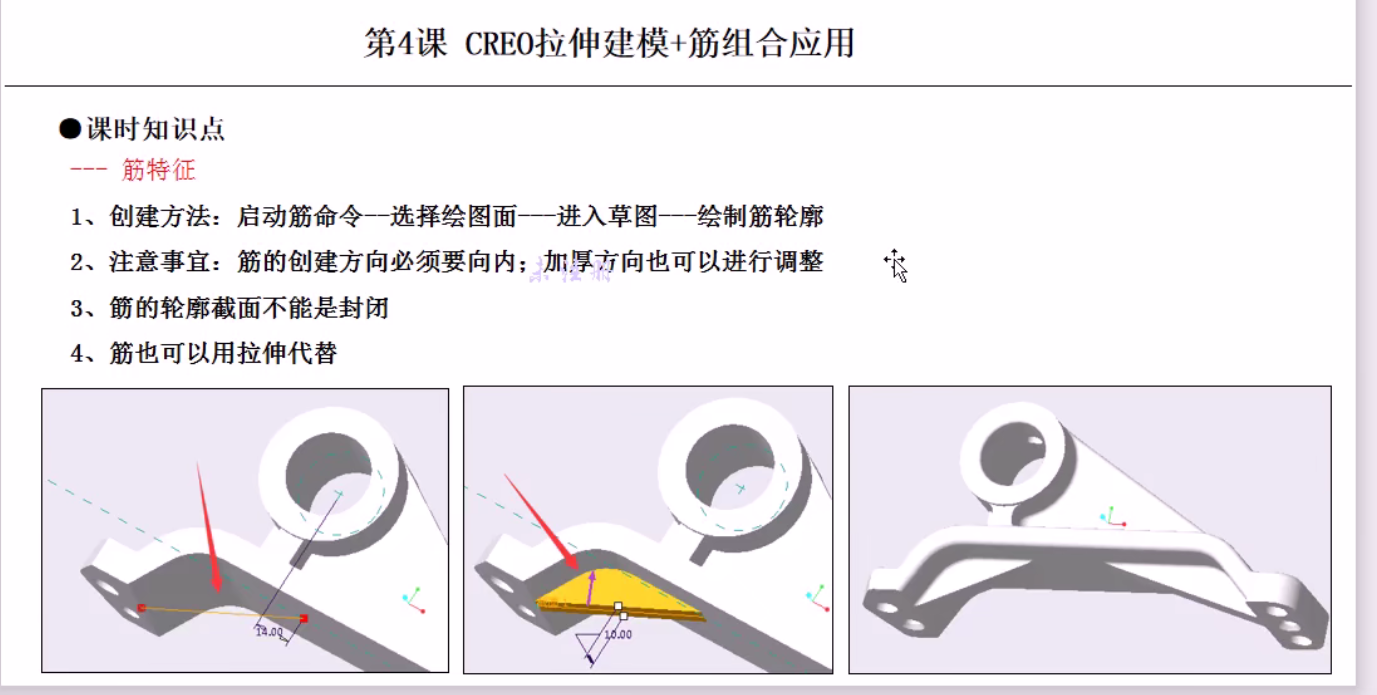

  • 加强筋

image-20210902081658160

筋属于附加特征

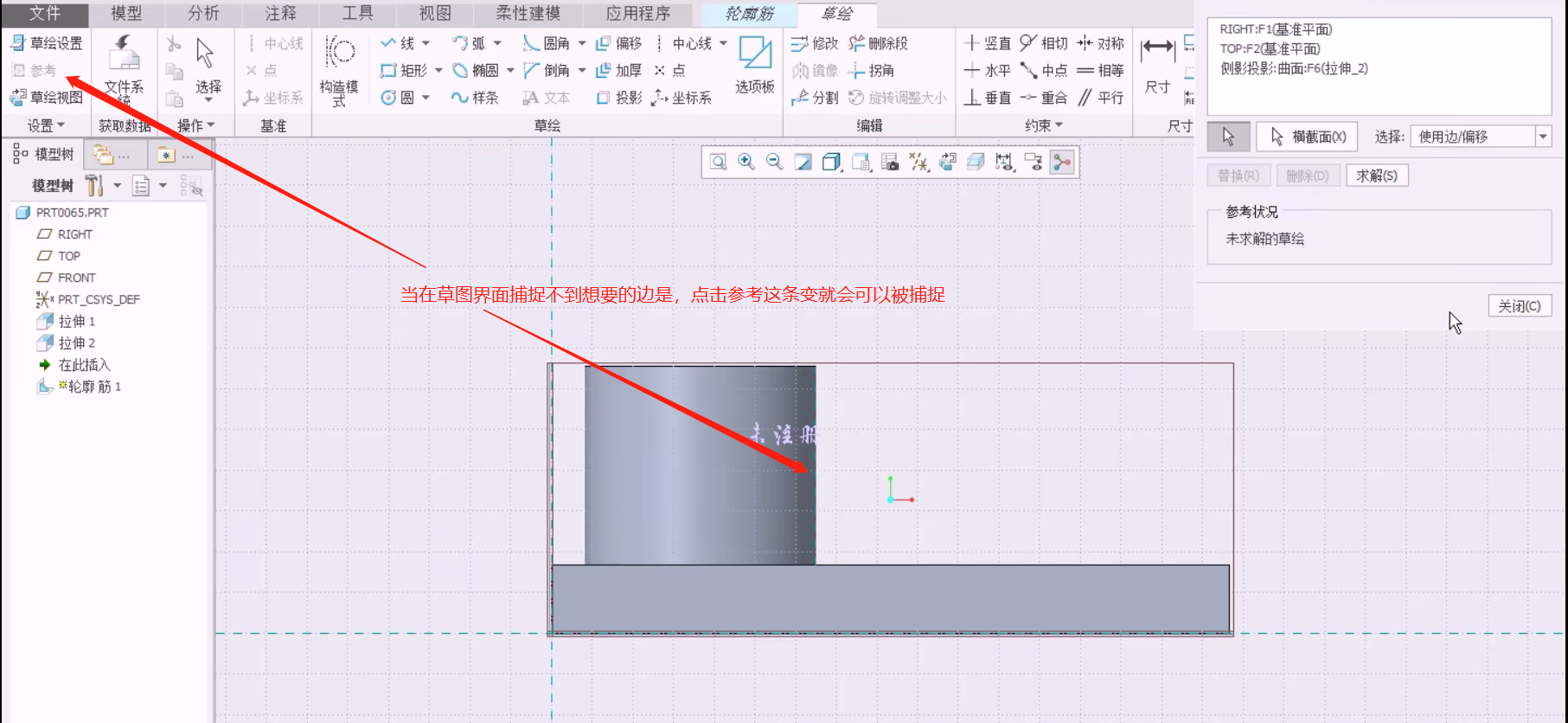

  • 草图捕捉

image-20210902082050887

image-20210902082352367

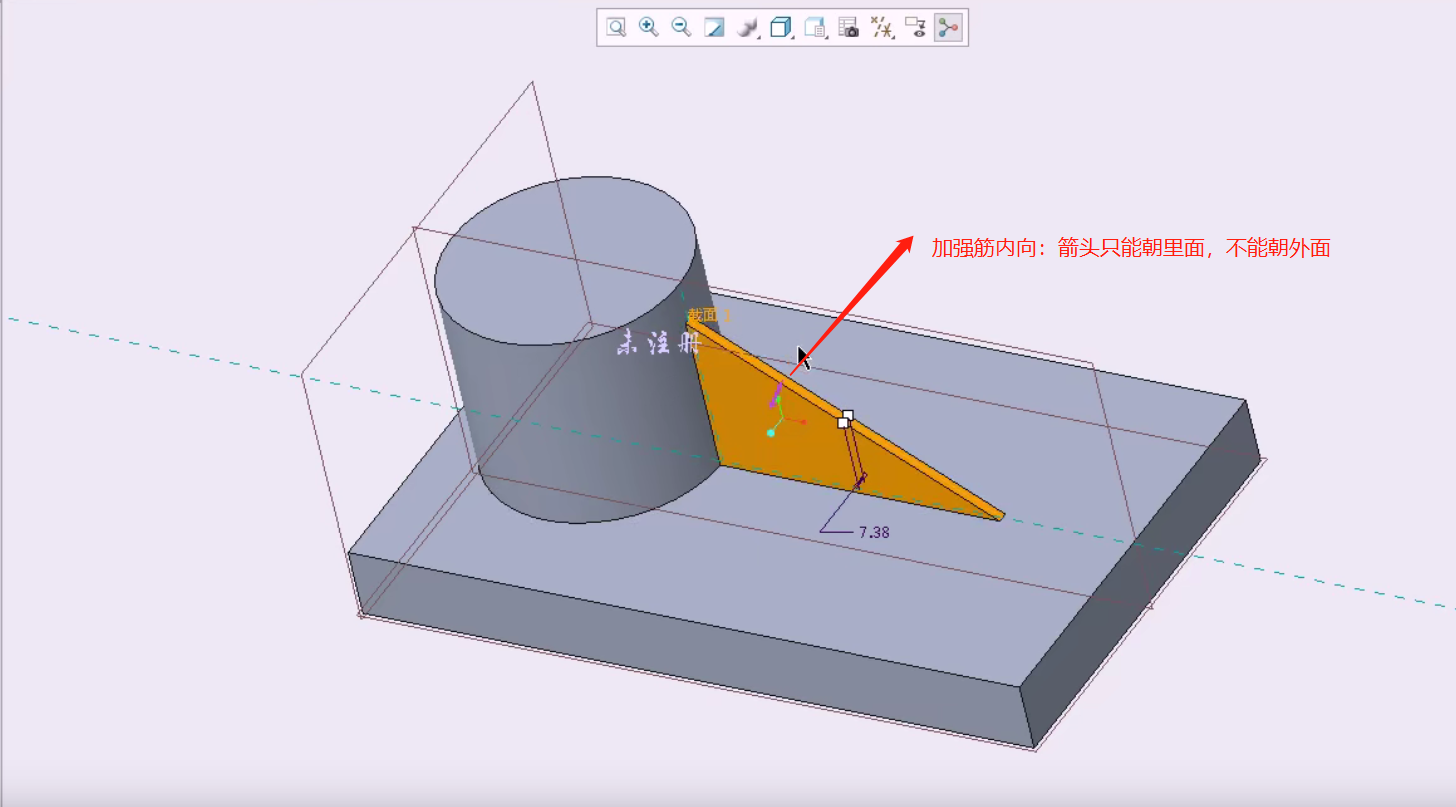

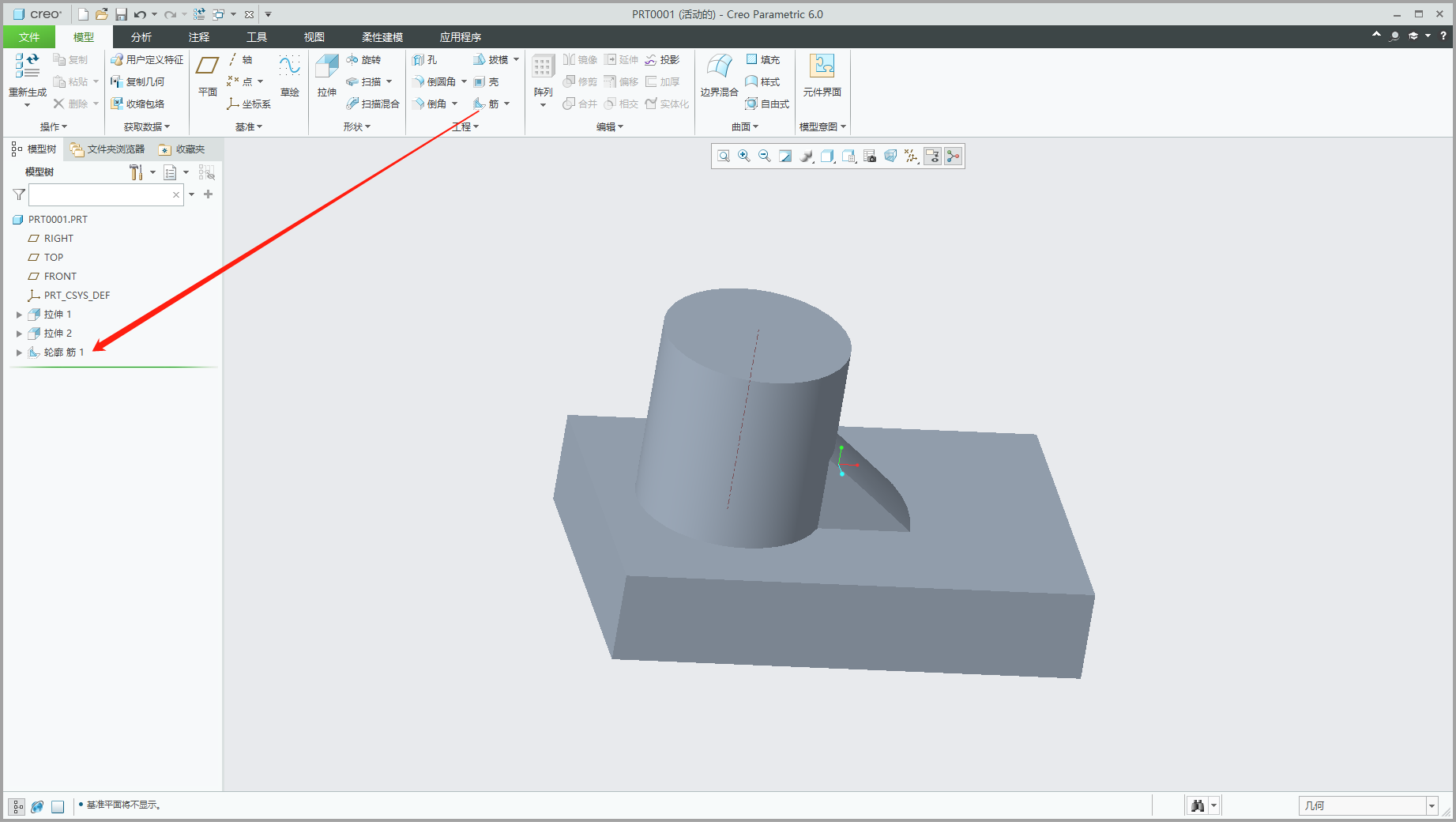

筋不能是封闭的，画一条线就可以了。

image-20210902084008172

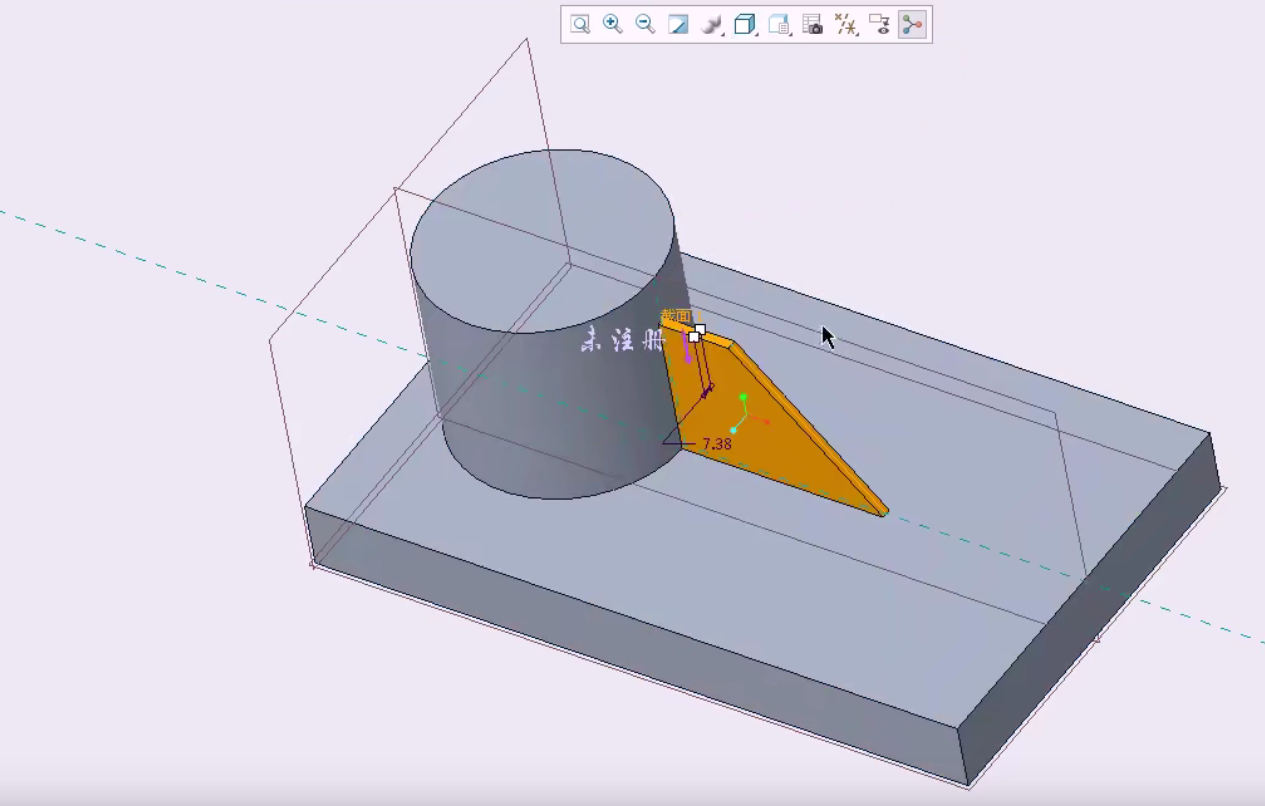

  • 不一定只能画一条直线，折线也可以作为轮廓筋

image-20210902084136588

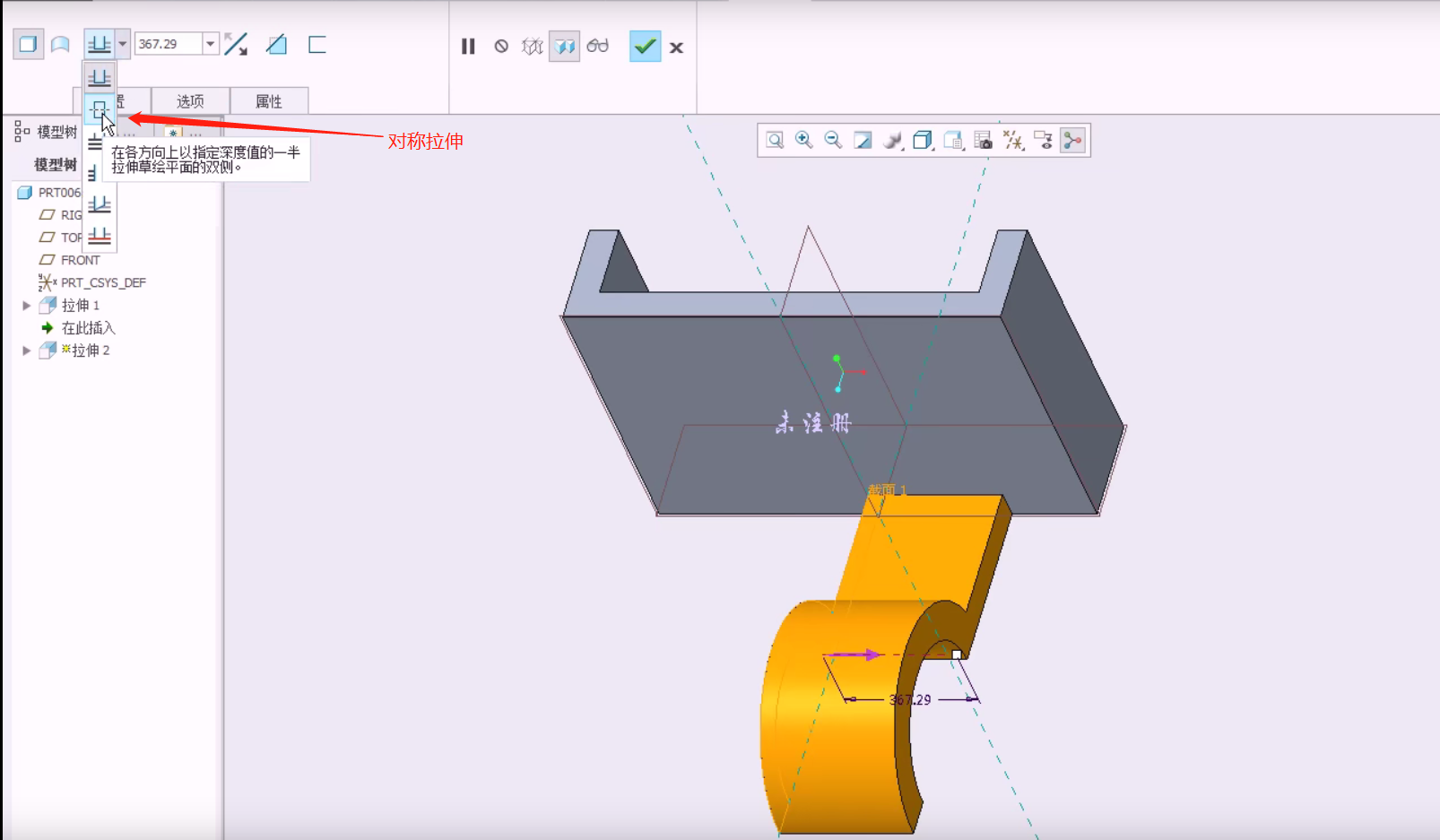

  • 对称拉伸

image-20210902085305945

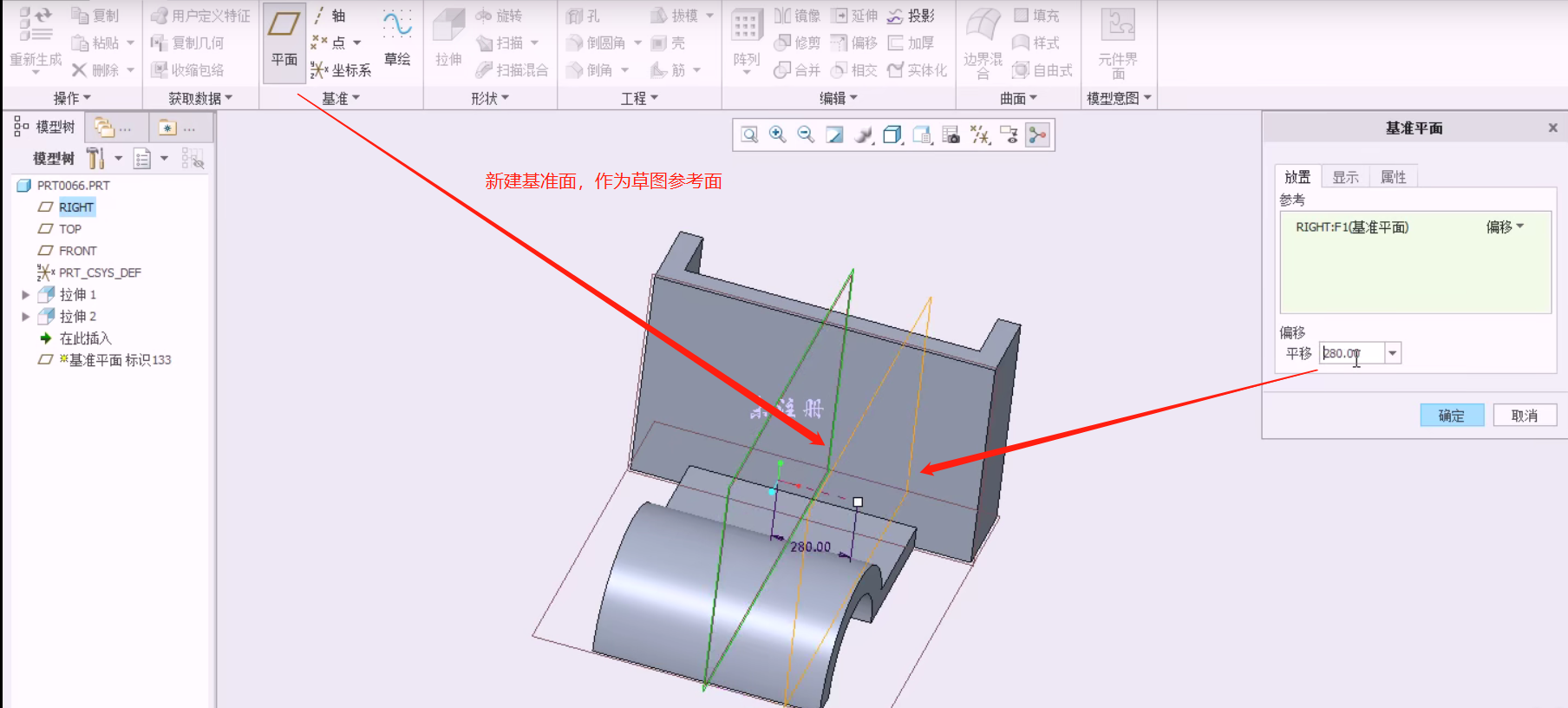

  • 新建基准面

image-20210902085523356

为什么要新建基准面：并不是所有的图都可以按照默认的前、上、右三个基准面来完成绘制，有的基准面不单只要平移，还要创建斜的基准面。

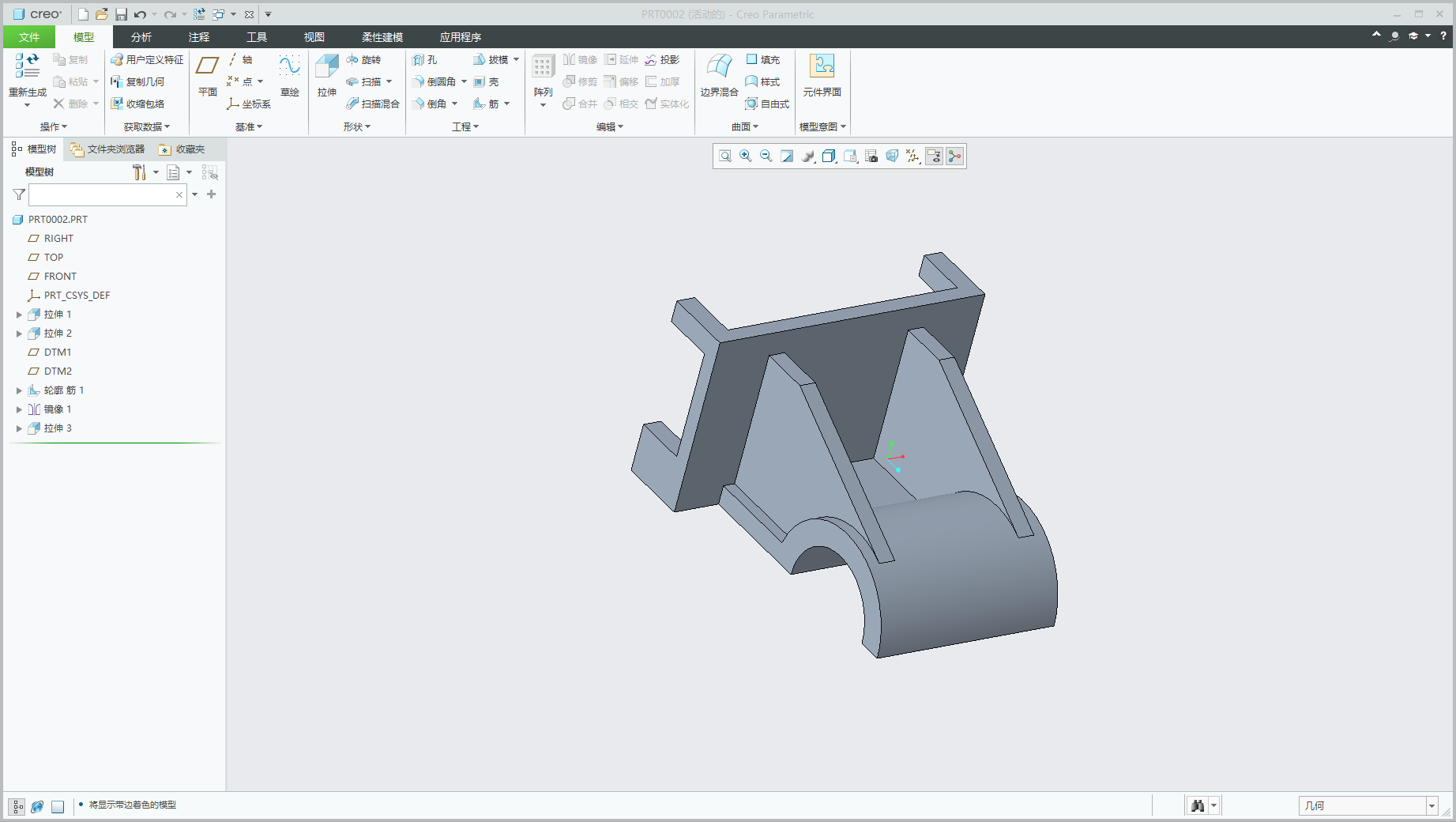

image-20210902092803450

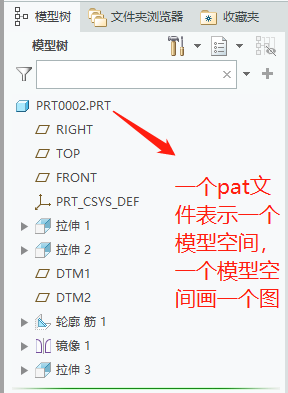

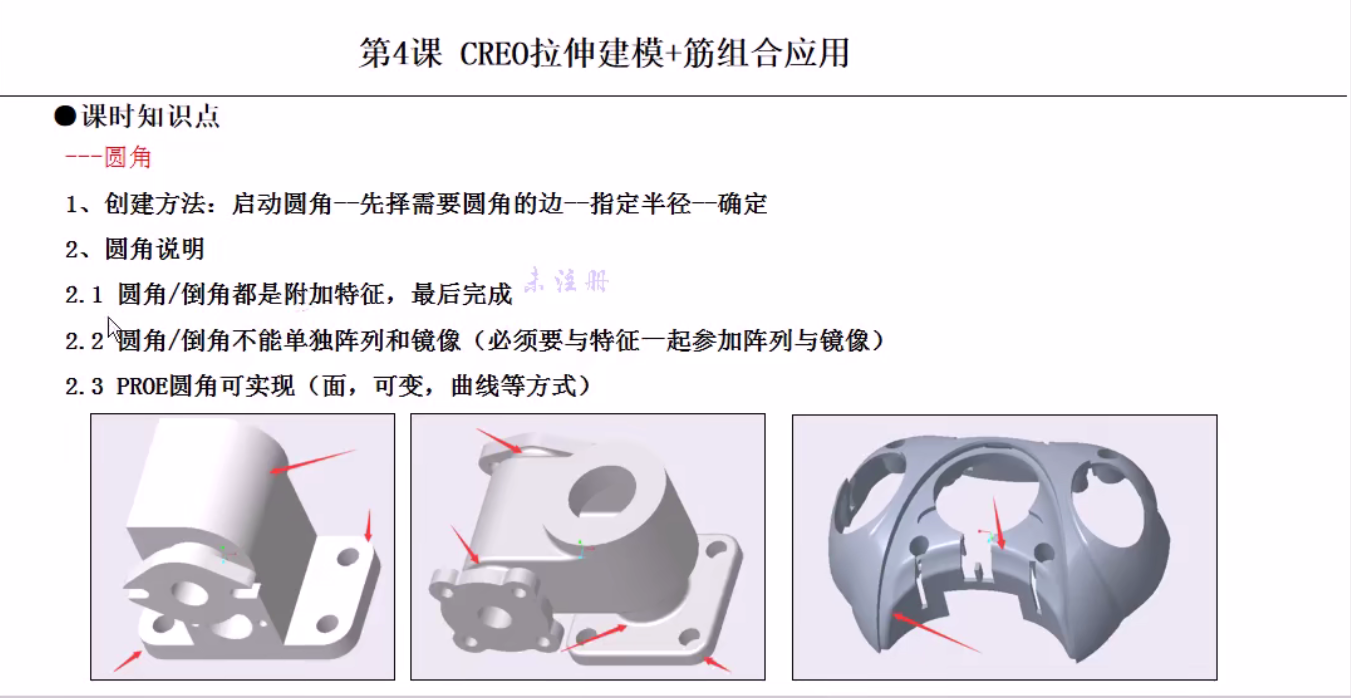

  • 圆角

image-20210902092904701

image-20210902093033022

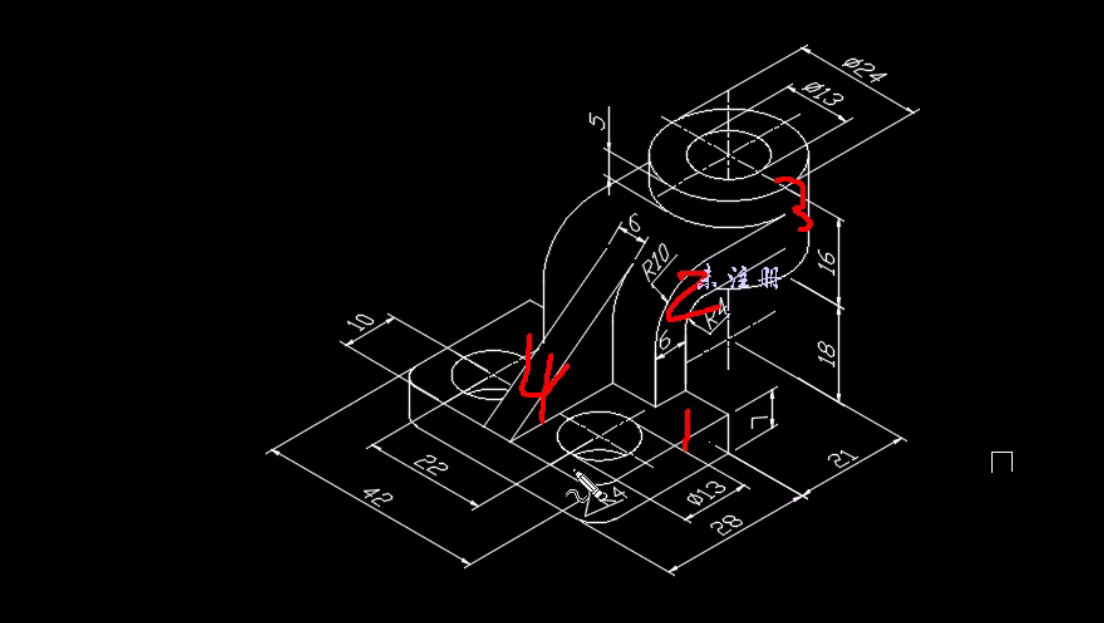

  • 练习

image-20210902093141434

先画四个主题，主题上面的圆角、洞都先忽略，最后再来画。

  • 主体

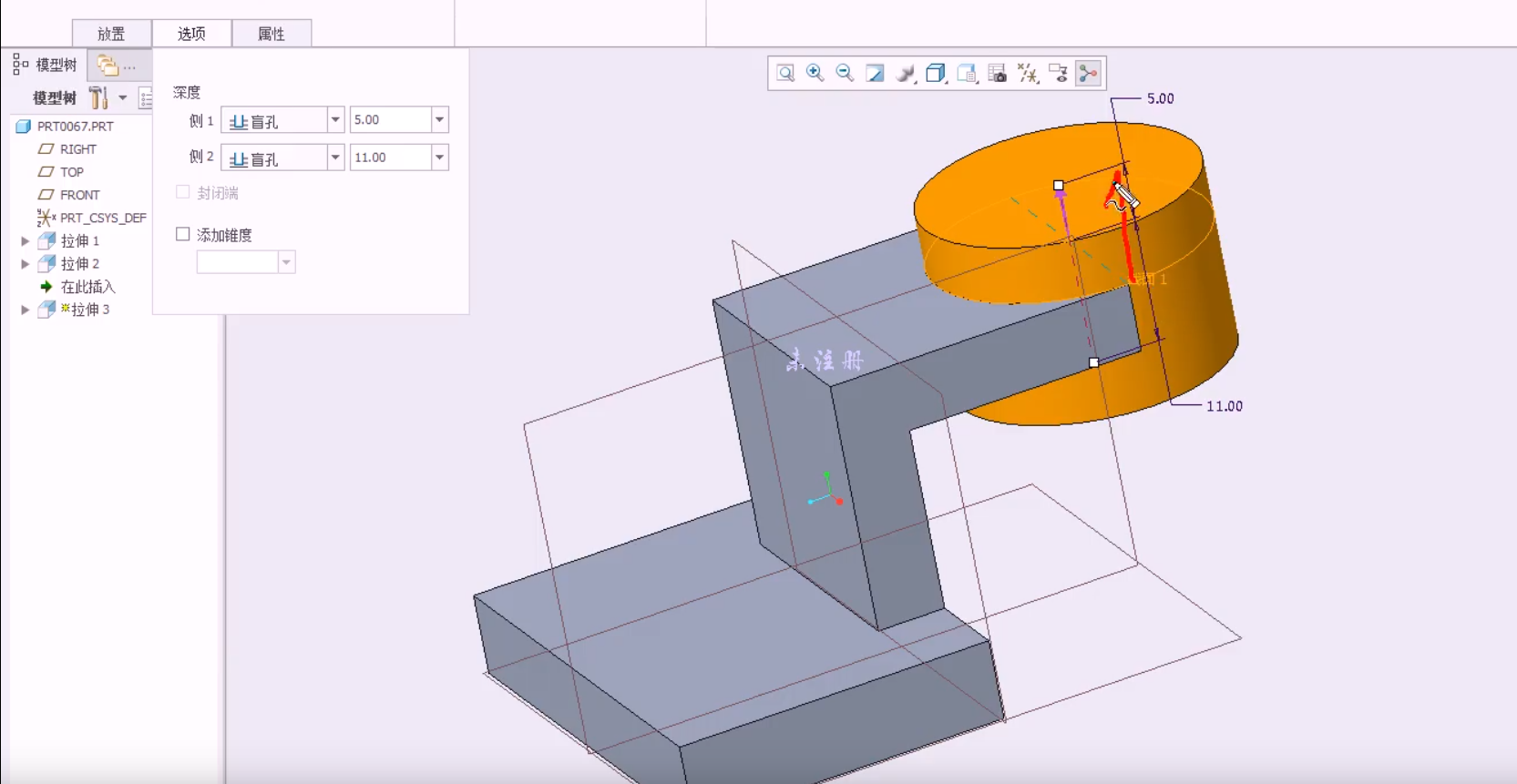

image-20210902094035465

image-20210902094241440

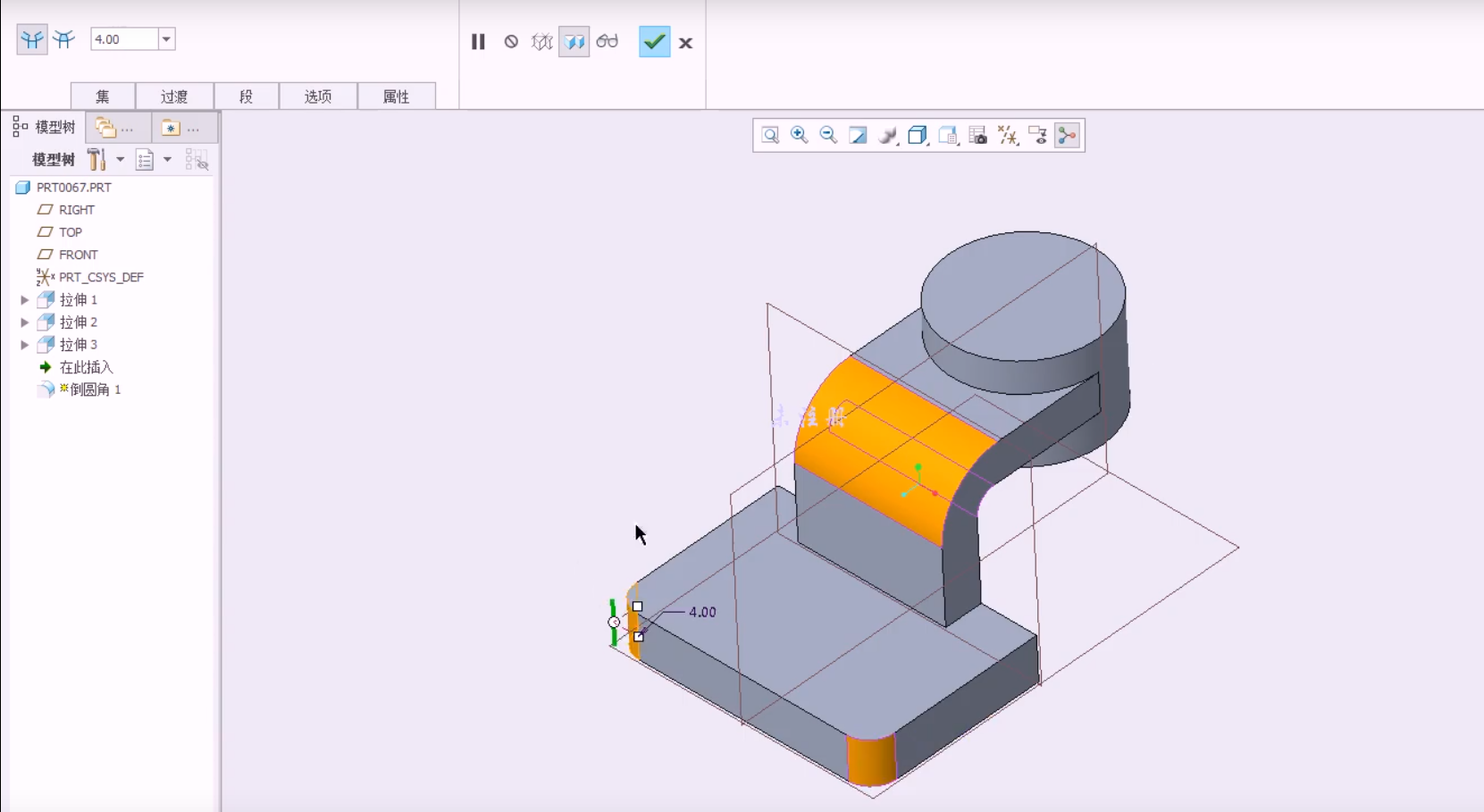

圆角复杂操作：圆角两边可以相等也可以不想等，可以上面边4，下面边10。

这种简单的圆角叫标准圆角。

画图小结：1.必须先找到画图事物参照的平面，没有参照平面则自己新建，不然画了也是白画。

2.当画草图时，捕捉不到某条线，选择参照再选择要捕捉的面。

3.草图里面选择尺寸，标注了两条线的距离后，这两条线的距离就会被固定，后期改变线的其它属性距离也不会变。

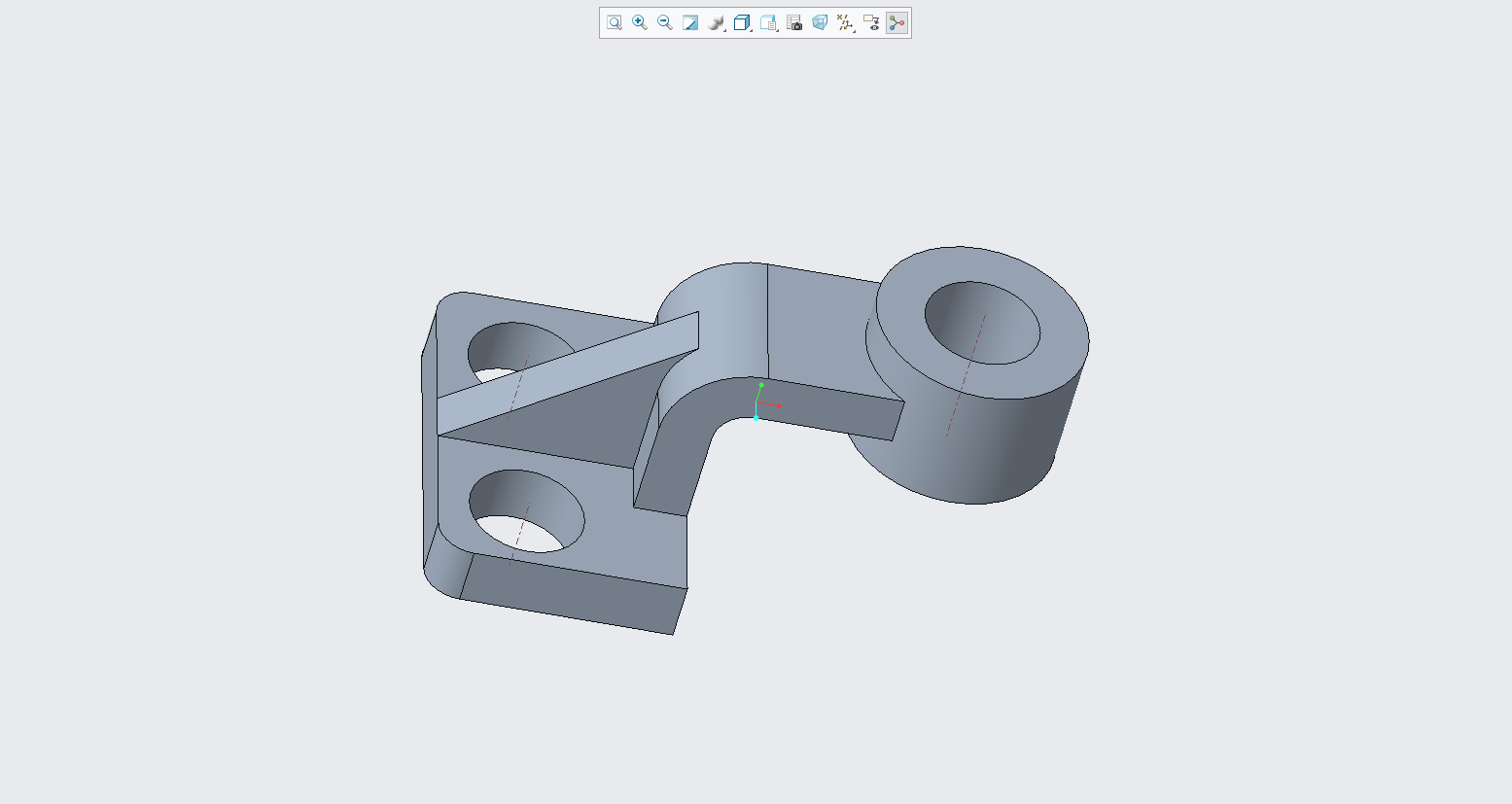

image-20210902101440686

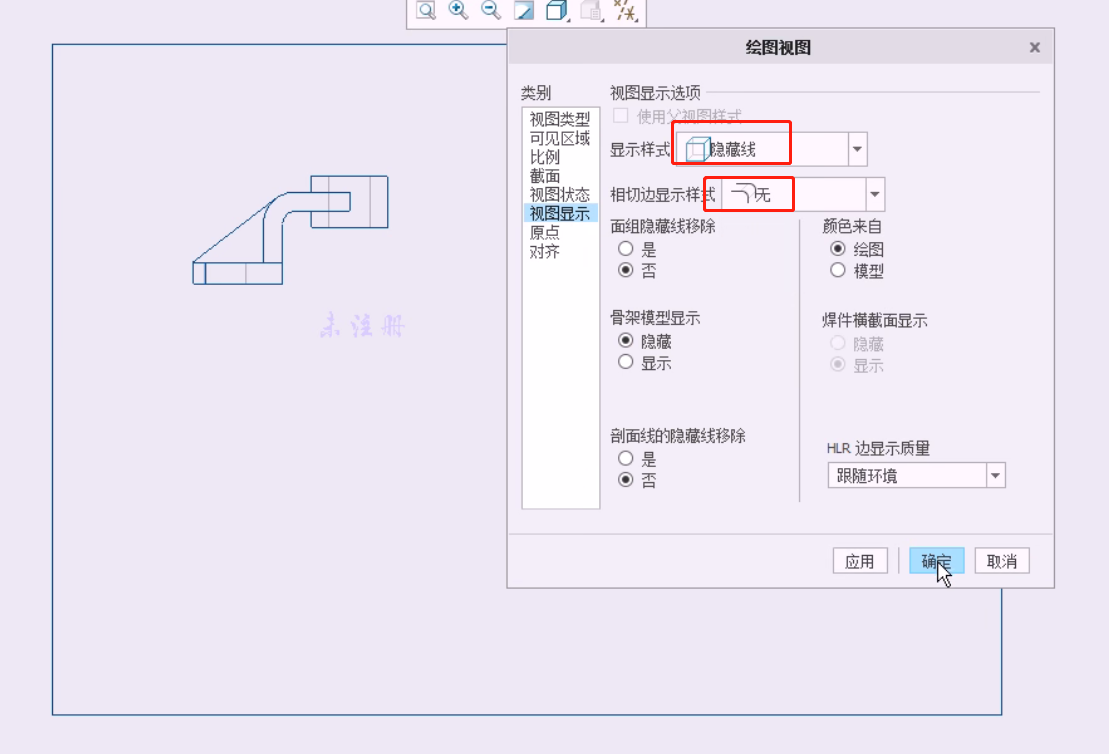

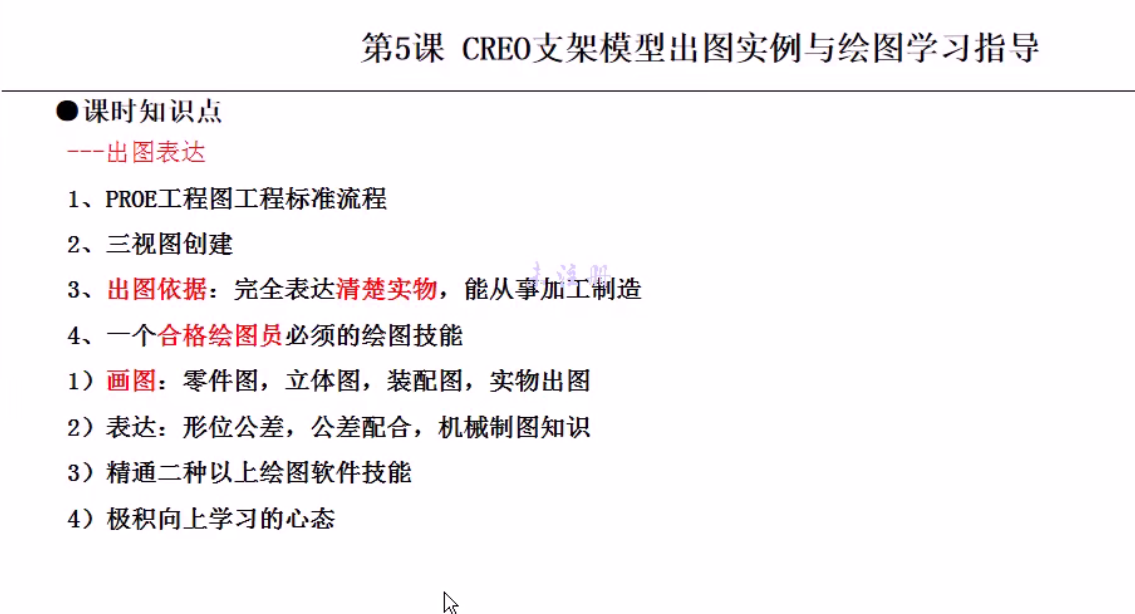

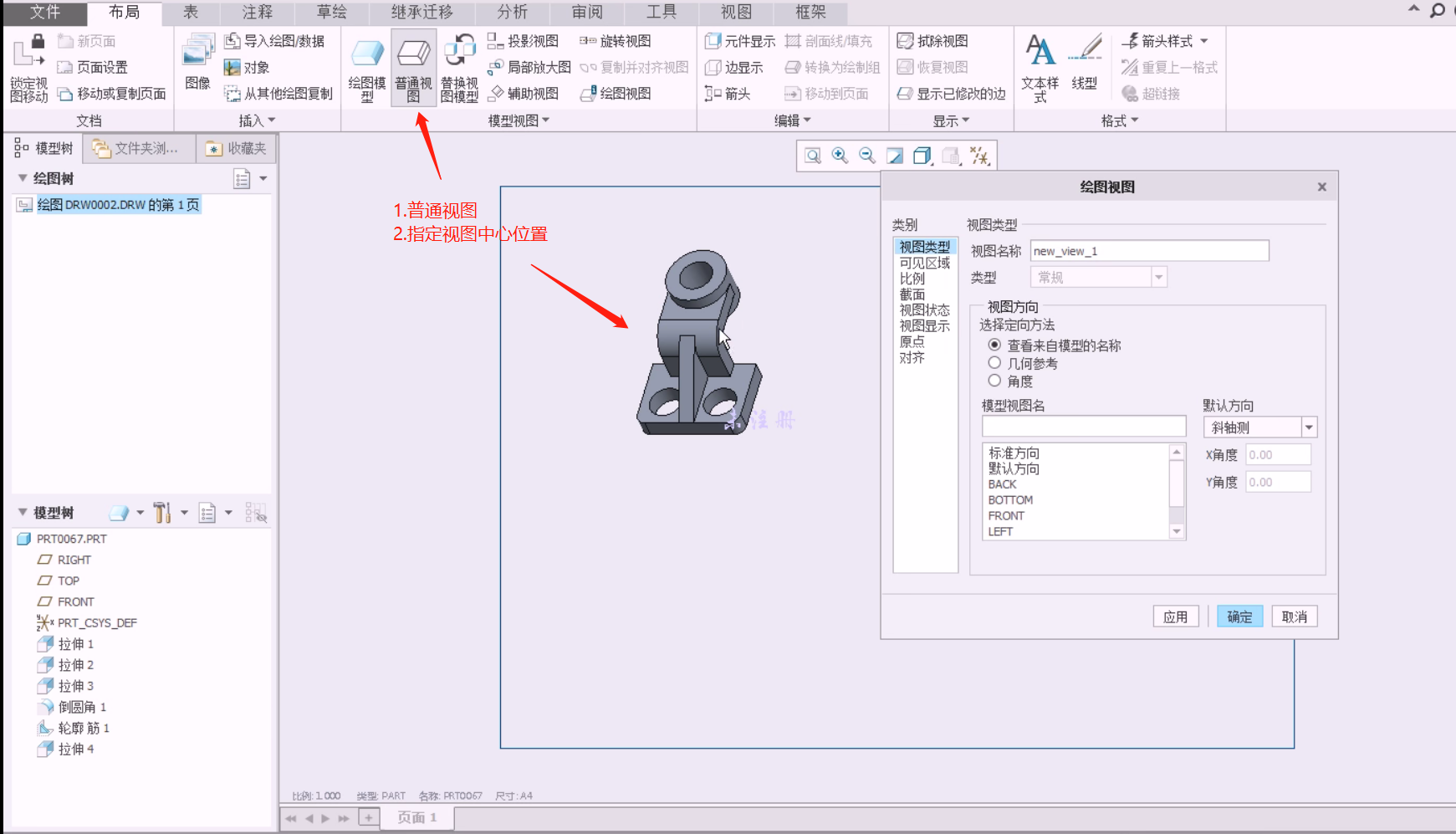

第五节 – 出图

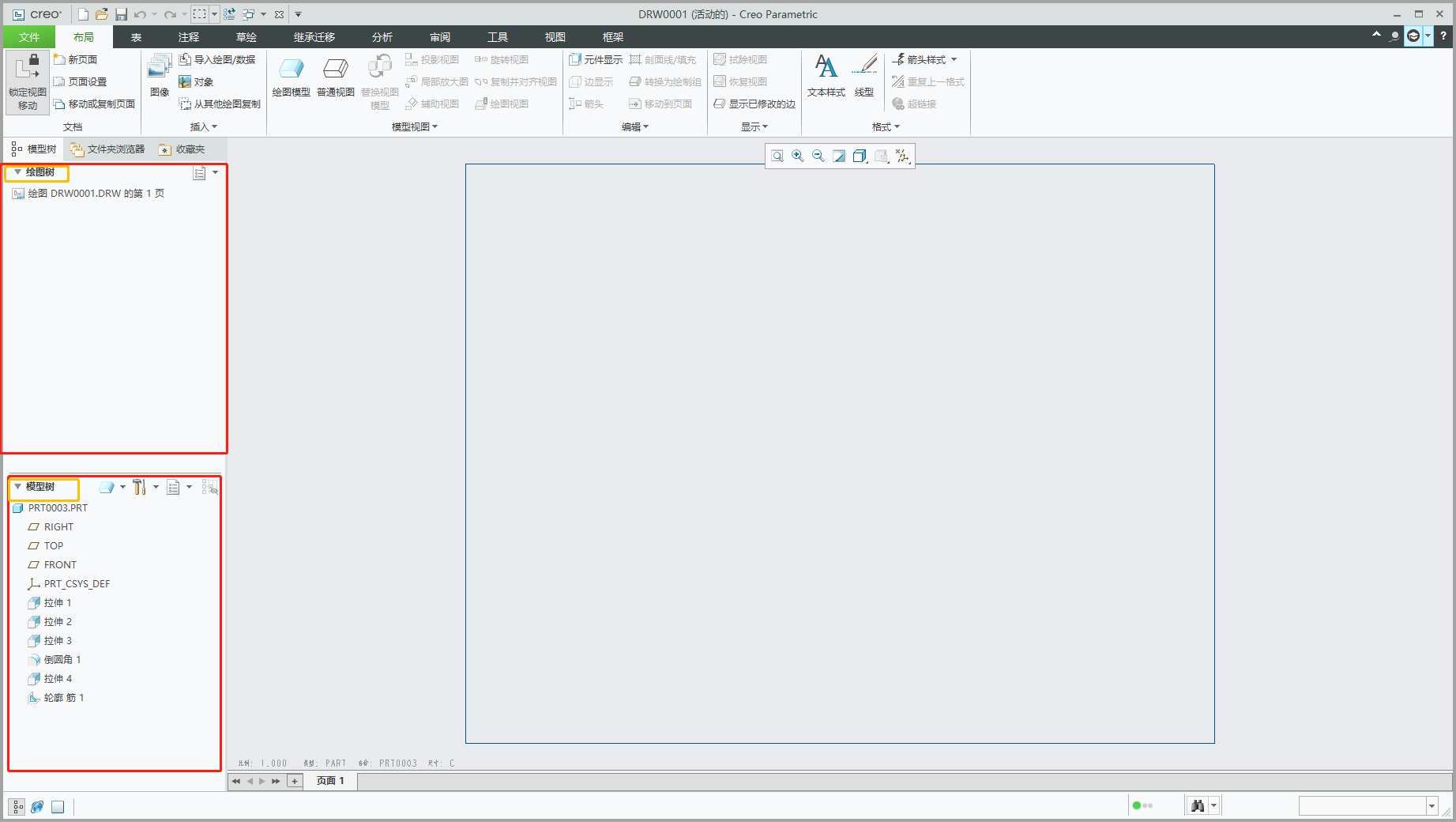

首先新建：绘图，选择画好的3D模型（默认的是当前打开的模型）

image-20210902103056134

image-20210902103255559

image-20210902103412482

image-20210902110818674

image-20210902111006103

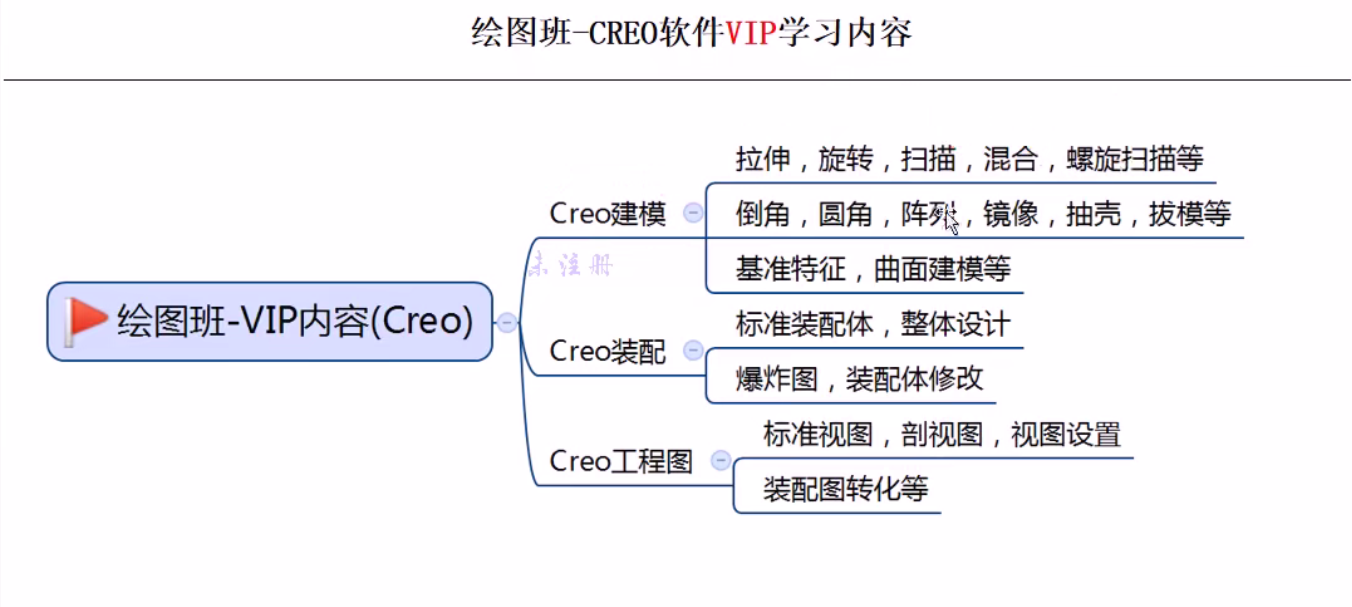

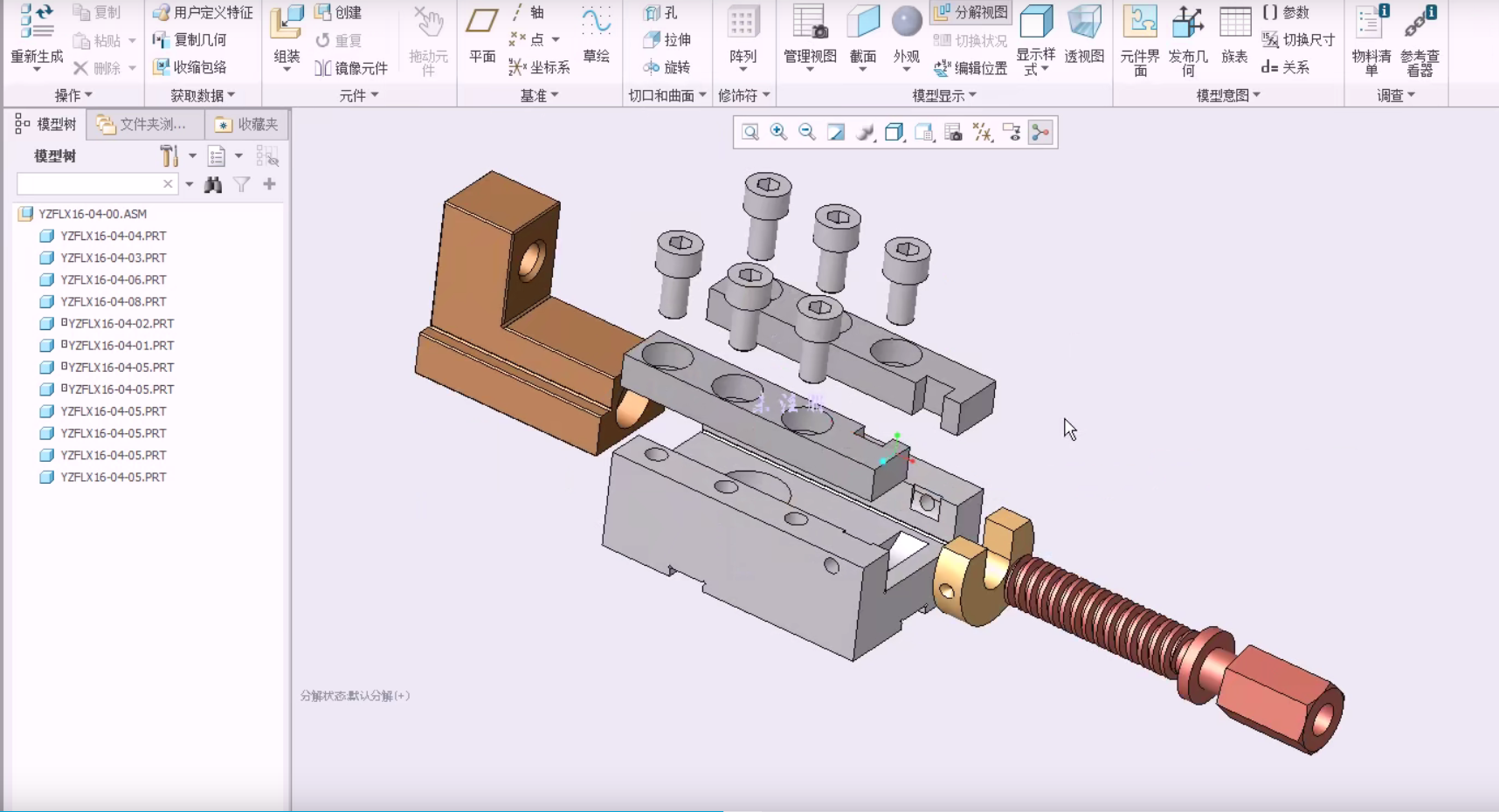

  • 高级

image-20210902111741132

prt格式另存为stl格式需要先把工作目录设置到prt文件所在目录。

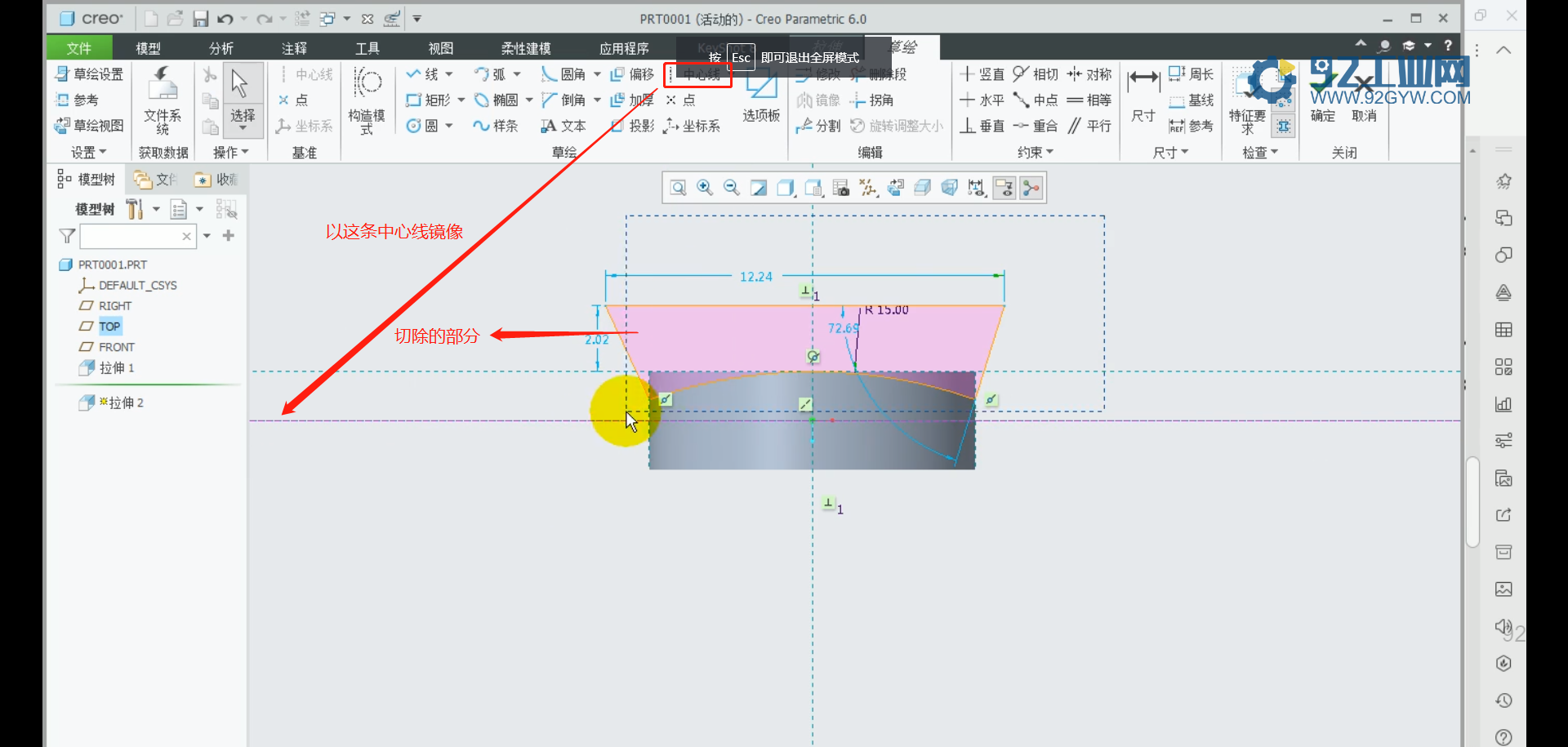

  • 耳机支架

image-20210902125548422

image-20210902125629498

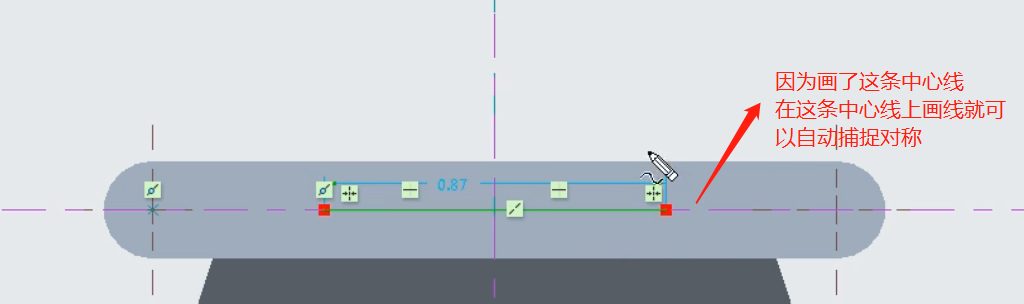

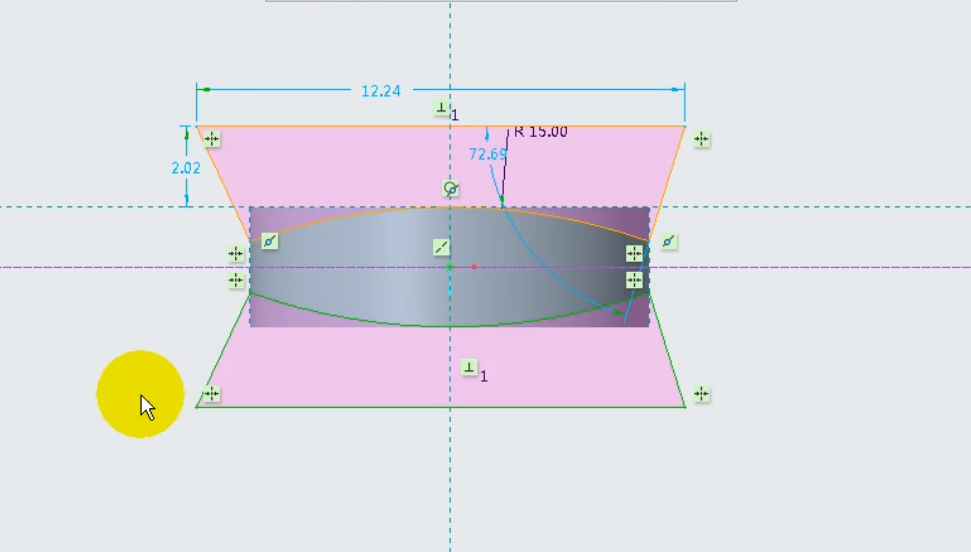

草图上用镜像命令需要先设置中心线。

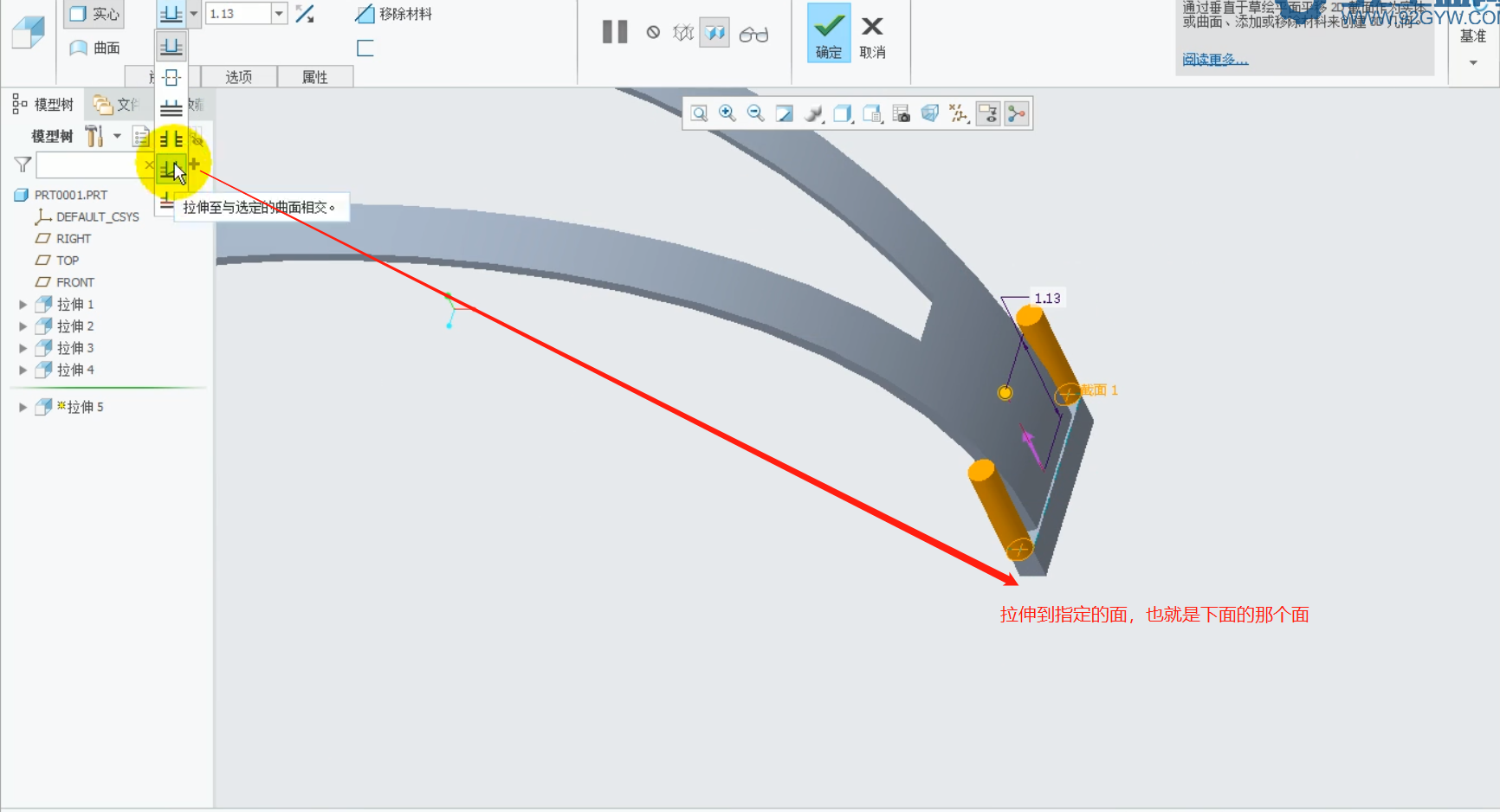

  • 拉伸到指定的面

image-20210902130657491

image-20210902131112498

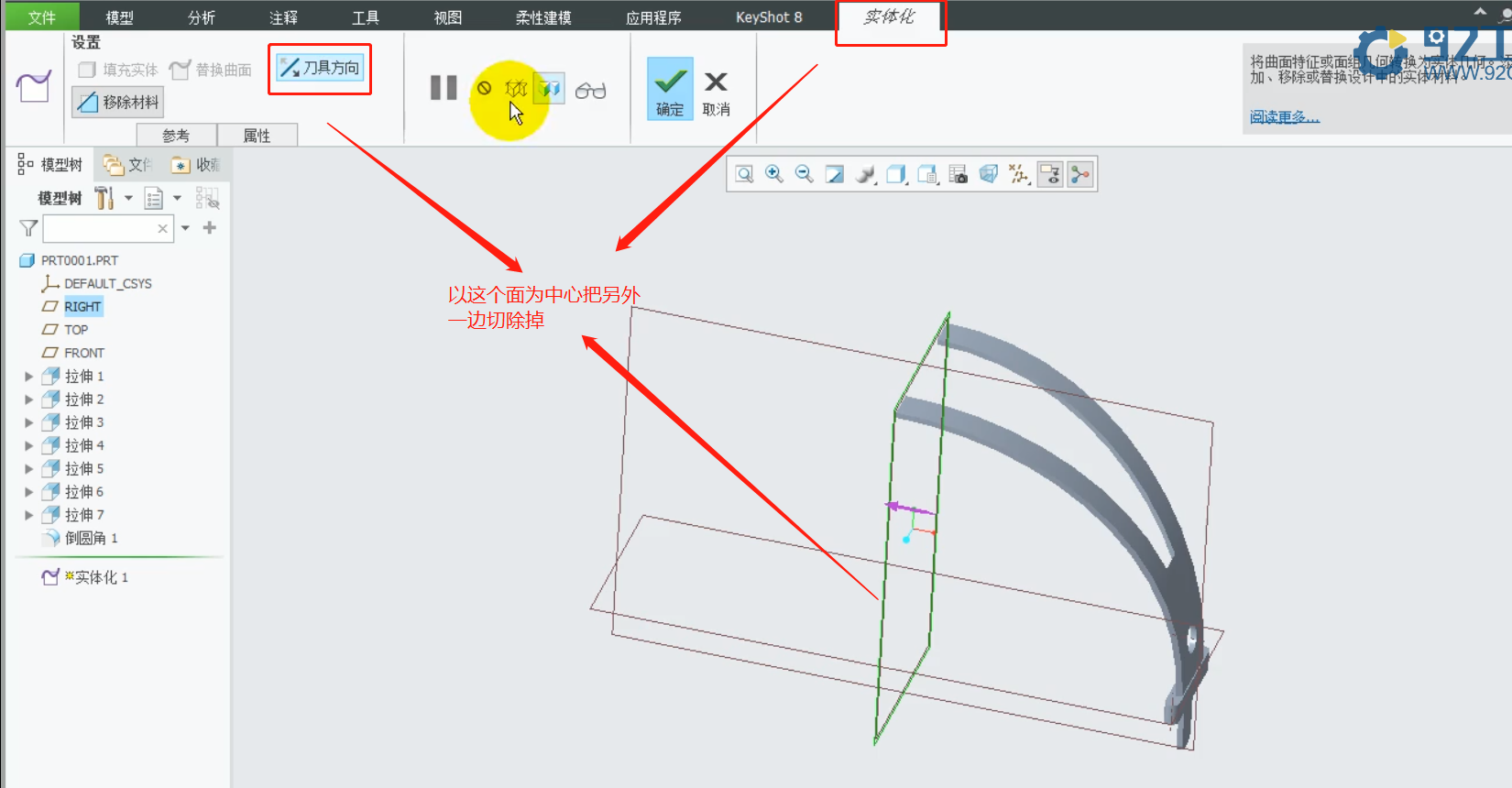

  • 切除另一边

image-20210902131838021
